容克斯 Ju 388「施特尔特贝克」高空战斗机

综述

容克斯 Ju 388「施特尔特贝克」是德国容克斯(Junkers)公司于二战末期研制的高空多用途飞机,源自Ju 88系列经由Ju 188的发展脉络。1942年盟军B-29高空轰炸机即将服役的消息在德国空军引发震动,急需能在13000米以上高空拦截此类目标的高空战斗机。容克斯遂以Ju 188为蓝本改进:加长机翼、增大翼展,为3名乘员增设增压座舱,取消机身中部射击位与卧铺舱以改善气动,并将自卫火力集中到机尾遥控炮塔。1943年12月22日,首架按L-0标准建造的原型机V7在德绍首飞,表现优于Ju 88S。

Ju 388采用全金属半硬壳机身与下单翼布局,机翼、水平尾翼等大部件沿用Ju 188,起落架取自Ju 88。动力初期为两台带两级涡轮增压器的宝马BMW 801TJ星形气冷发动机,单台约1800马力,计划中的-2、-3批次将换装容克斯Jumo 213E液冷发动机,并曾考虑大功率的Jumo 222。凭借简洁外形与增压动力,该机在11000至13000米高空仍保有良好速度与爬升性能,L型最大速度约616公里/小时。

按设计,Ju 388规划了J、K、L三种型号。J型为高空全天候战斗机,机头实心整流罩内装两门30毫米MK 103或MK 108机炮与两门20毫米MG 151/20机炮,夜间型另加向上射击的「斜乐曲」炮架并配FuG 218「海王星」雷达;K型为高空轰炸机,机腹增设吊舱加大弹舱;L型为高空侦察机,吊舱内装侦察设备与辅助燃油。除L型外仅保留机尾遥控炮塔内两挺13毫米MG 131机枪。

由于投产过晚、发动机短缺,Ju 388直到1944年8月才开始交付,主要在西里西亚与中德工厂制造。J型未及量产即告中止,K型产量寥寥,只有L型投产较多,至1944年底交付47架。1944年底起,少量L型交付试验部队第3中队对英国执行数次越境侦察,据称1945年初曾有一架在13500米高空被喷火式战斗机击落。战争末期,大批半成品在莱比锡-莫考、阿尔滕堡等地机场被盟军缴获。

据估计,Ju 388各型共生产约100架。战后,一架L-1型(机号560049)在梅泽堡被美军缴获,经「海马行动」由HMS Reaper号航母运往美国,在怀特机场测试并获编号FE-4010,最终于1947年入藏史密森尼国家航空航天博物馆,保存至今,是Ju 88系列唯一留存至今的实物。尽管该机性能优异,但登场过晚,B-29未在欧洲投入使用,其拦截任务失去意义,未能改变战局。

系列型号

容克斯 Ju 388J-1 高空夜间全天候战斗机

Ju 388J-1 是 Ju 388 家族中的高空全天候战斗机,计划用于拦截盟军高空轰炸机。该型机头采用实心整流罩,内装2门30毫米MK 103机炮(夜间型换装更轻的MK 108)与2门20毫米MG 151/20机炮,机身背部另设向上射击的2门MG 151/20「斜乐曲」炮架,并配FuG 218「海王星」搜索雷达。除机尾FHL 131Z遥控炮塔内的2挺13毫米MG 131机枪外,取消其余自卫火力以减轻重量、提升高空性能。该型原定1945年1月开始交付,但因战局恶化在投产前夕中止,仅建成少量原型机。

基本技术数据
乘员4人
机长16.30米
翼展22.00米
机高4.35米
空重约10400千克
最大起飞重量约14700千克
最大速度约580公里/小时
巡航速度约535公里/小时
实用升限约13000米
发动机2台宝马BMW 801TJ带涡轮增压星形气冷发动机(单台约1800马力)
武器装备30毫米MK 103机炮 x 2(夜间型换装MK 108)
20毫米MG 151/20机炮 x 2
20毫米MG 151/20「斜乐曲」向上射击机炮 x 2
13毫米MG 131机枪 x 2(遥控尾炮塔)

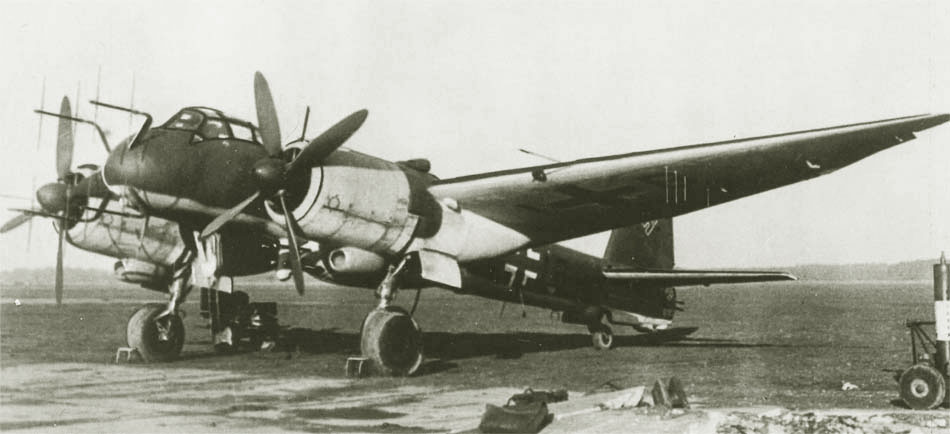

容克斯 Ju 388J-1 高空夜间全天候战斗机

容克斯 Ju 388K-1 高空轰炸机

Ju 388K-1 是 Ju 388 家族中的高空轰炸机型号,采用增压座舱与简洁气动外形,可在高空高速突防。机腹加装流线型吊舱,扩大内部弹舱容积,最多可挂载约1500千克炸弹;除机尾遥控炮塔内的2挺13毫米MG 131机枪外不设其他自卫武器,以最大限度提升速度与升限。该型主要采用宝马BMW 801TJ发动机,计划换装容克斯Jumo 213E,但产量极少,至战争结束仅少量完成或处于半成品状态,未能投入实战。

基本技术数据
乘员3人
机长约15米
翼展22.00米
机高约4.90米
空重约10400千克
最大起飞重量约14800千克
最大速度约600公里/小时
最大航程约2200公里
实用升限约12500米
发动机2台宝马BMW 801TJ带涡轮增压星形气冷发动机
武器装备13毫米MG 131机枪 x 2(遥控尾炮塔)
最多可挂载约1500千克炸弹

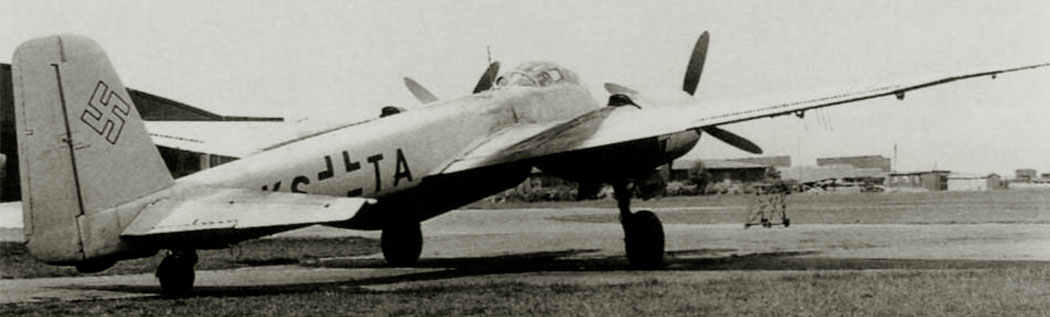

容克斯 Ju 388K-1 高空轰炸机

容克斯 Ju 388L-1 高空侦察机

Ju 388L-1 是 Ju 388 家族中产量最大的高空侦察机型号,用于替代Ju 86P执行远程高空侦察任务。机腹大型木制吊舱内装照相侦察设备与辅助燃油箱,增压座舱使乘员可在约12000米高空长时间执行任务;自卫火力仅有机尾FHL 131Z遥控炮塔内的2挺13毫米MG 131机枪,由乘员通过潜望镜遥控瞄准。该型装2台宝马BMW 801TJ-0星形气冷发动机,最大速度约616公里/小时。至1944年底交付约47架,1944年末有少量交付试验部队执行越英侦察;战后一架L-1(机号560049)被美军缴获运往美国,现藏于史密森尼国家航空航天博物馆。

基本技术数据
乘员3人
机长14.87米
翼展22.00米
机高4.90米
机翼面积约56平方米
空重约10000千克
最大起飞重量约13700千克
最大速度约616公里/小时
最大航程约2220公里
实用升限约12800米
发动机2台宝马BMW 801TJ-0带涡轮增压星形气冷发动机(单台约1615马力)
武器装备13毫米MG 131机枪 x 2(遥控尾炮塔)

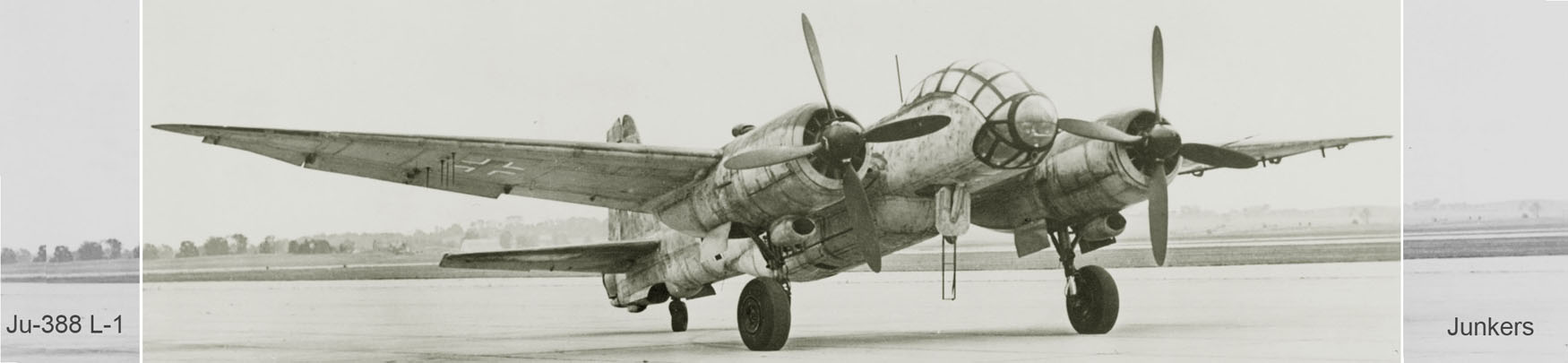

容克斯 Ju 388L-1 高空侦察机

战场上的容克斯 Ju 388「施特尔特贝克」高空战斗机

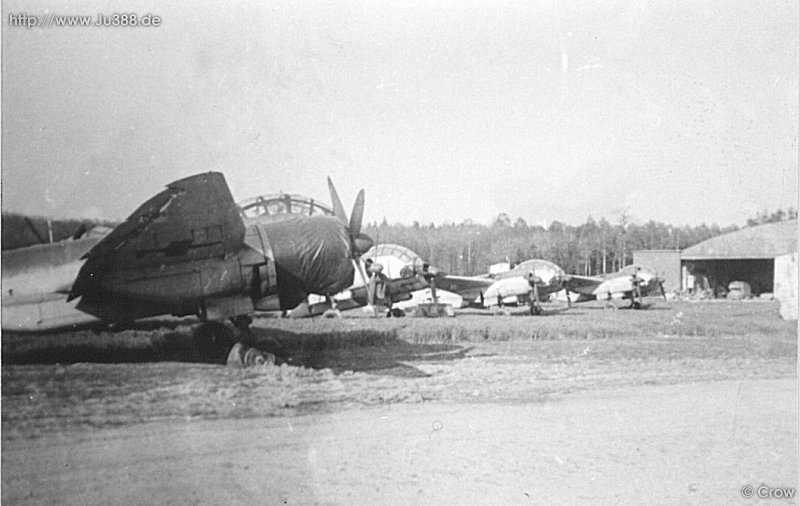

战争末期,停在莱比锡-莫考ATG工厂阿尔滕堡装配车间外的4架Ju 388L-1高空侦察机。这批机号属于340系列的L-1在德国投降后被美军完好缴获,机身均无部队机徽。

战争末期,停在莱比锡-莫考ATG工厂阿尔滕堡装配车间外的4架Ju 388L-1高空侦察机。这批机号属于340系列的L-1在德国投降后被美军完好缴获,机身均无部队机徽。

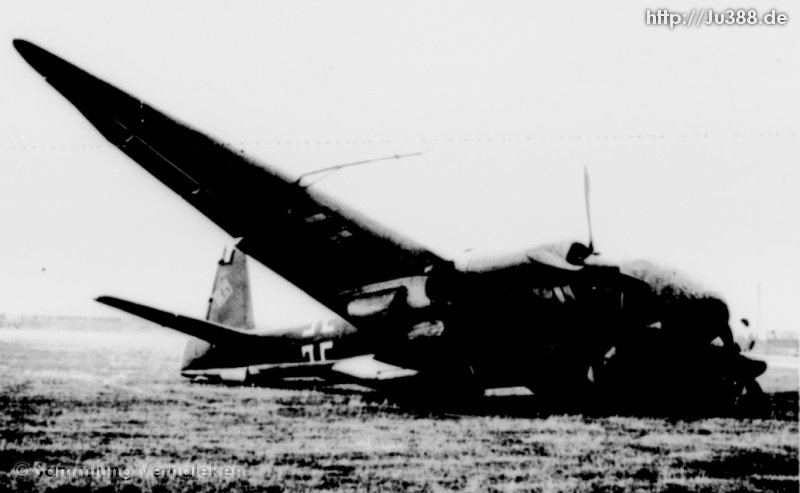

Ju 388L-1原型机V5(编号PE+IE,机号500005)。1944年8月1日该机在滑跑起飞时因雨后跑道湿滑、左起落架突然收起而受损,修复后移交雷希林第388试验队,至1944年底仍在进行试飞。

Ju 388L-1原型机V5(编号PE+IE,机号500005)。1944年8月1日该机在滑跑起飞时因雨后跑道湿滑、左起落架突然收起而受损,修复后移交雷希林第388试验队,至1944年底仍在进行试飞。

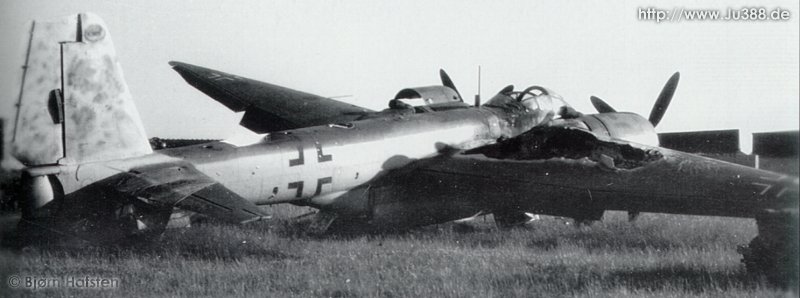

一架来自西里西亚利格尼茨韦泽尔飞机厂生产的Ju 388(机号560047),照片摄于战争结束后,机体已多处损坏,座舱罩受损、右机翼油箱区烧毁,反映出Ju 388部队在战争末期的窘迫状况。

一架来自西里西亚利格尼茨韦泽尔飞机厂生产的Ju 388(机号560047),照片摄于战争结束后,机体已多处损坏,座舱罩受损、右机翼油箱区烧毁,反映出Ju 388部队在战争末期的窘迫状况。

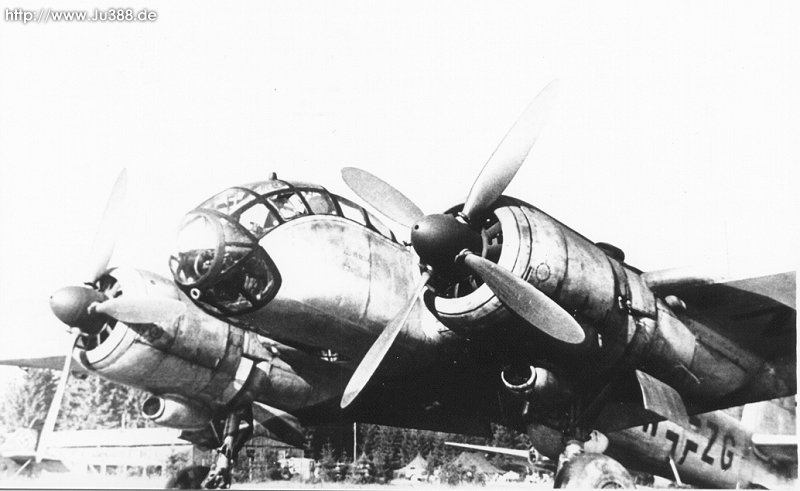

Ju 388L-0零批原型机DW+ZG(机号300299)停放在机场。该机尚未安装机腹吊舱与遥控尾炮塔,改用机身下的武器吊舱,机背上方可见供后向观测的潜望镜基座,并装有一台带外侧进气道的宝马BMW 801TJ-0发动机与四叶螺旋桨。

Ju 388L-0零批原型机DW+ZG(机号300299)停放在机场。该机尚未安装机腹吊舱与遥控尾炮塔,改用机身下的武器吊舱,机背上方可见供后向观测的潜望镜基座,并装有一台带外侧进气道的宝马BMW 801TJ-0发动机与四叶螺旋桨。

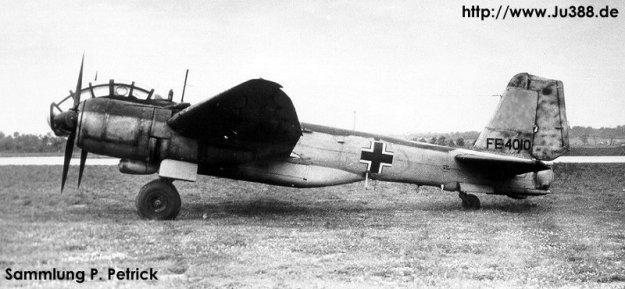

被美军缴获的Ju 388L-1(机号560049)在美国怀特机场进行测试飞行,此时已编号FE-4010。该机于1945年5月在梅泽堡被缴获,经「海马行动」运往美国,测试结束后于1947年入藏史密森尼国家航空航天博物馆,保存至今。

被美军缴获的Ju 388L-1(机号560049)在美国怀特机场进行测试飞行,此时已编号FE-4010。该机于1945年5月在梅泽堡被缴获,经「海马行动」运往美国,测试结束后于1947年入藏史密森尼国家航空航天博物馆,保存至今。
