250、251系列半履带装甲炮兵观测车

综述

由于253半履带装甲炮兵观测车在实战中表现不理想,且随着二战战事发展,不断扩大的德军自行火炮与装甲部队急需更多的炮兵观测车,因此德军将不少250与251车体改装为炮兵观测车,并逐步替代了253。其中用250车体改装的有Sd.Kfz.250/4、Sd.Kfz.250/5、Sd.Kfz.250/12和Sd.Kfz.250/253野战改装型;用251车体改装的有Sd.Kfz.251/12炮兵测绘与器材运载车、Sd.Kfz.251/13炮兵录音车、Sd.Kfz.251/14炮兵测声车、Sd.Kfz.251/15炮兵测光车和Sd.Kfz.251/18(Sd.Kfz.251/5)炮兵观测车。

这些车的功能大致分两种:一种是为自己炮车提供打击目标的数据,指引炮车进行攻击;另一种是为自己的部队提供敌方炮火攻击的预警信号。到二战中期,炮兵观测车已基本全部配备给德军各装甲师与摩托化炮兵师下属的团、营级单位,成为德军装甲火炮部队在战场上的一种重要和必要的装备。

系列型号

Sd.Kfz.250/5型半履带装甲炮兵观测车

Sd.Kfz.250/5是用250早期车体改装的炮兵观测车,在1942年中期定型,是德军用250车体最早改装的炮兵观测车,主要配备给德军摩托化炮兵部队使用(计划每团配备13辆)。该车核载乘员4人,含驾驶员1人,车长兼炮兵观测员1人,通讯员2人。
该车车厢内安装FuG 8和FuG 4电台各一部,采用框形(后改为星形)天线,并在驾驶员座位后面安装了一部双筒潜望镜,炮兵观测员可在车内将观测到的敌方目标的方位与坐标告知通讯员发给己方的炮兵进行射击。
后来,随着德军炮兵团换装了更先进的自行火炮与炮兵观测车,部分Sd.Kfz.250/5就改为配备给德军的装甲侦察部队,并改称为轻型装甲侦察车(有资料将之称为Sd.Kfz.250/5 Ⅱ型,而以前的称为Ⅰ型),车内电台换装为能作远程通讯的FuG 12型,车载乘员增至5人。

基本技术数据
战斗全重5.35吨
载员4人(后期侦察型5人)
武器装备7.92毫米MG34/MG42型机枪 x 1
电台FuG 8型电台 x 1
FuG 4型电台 x 1
后期侦察型:FuG 12型电台(远程通讯)x 1
天线框形天线(后期改为星形天线)
观测设备双筒潜望镜
改装车体250早期车体

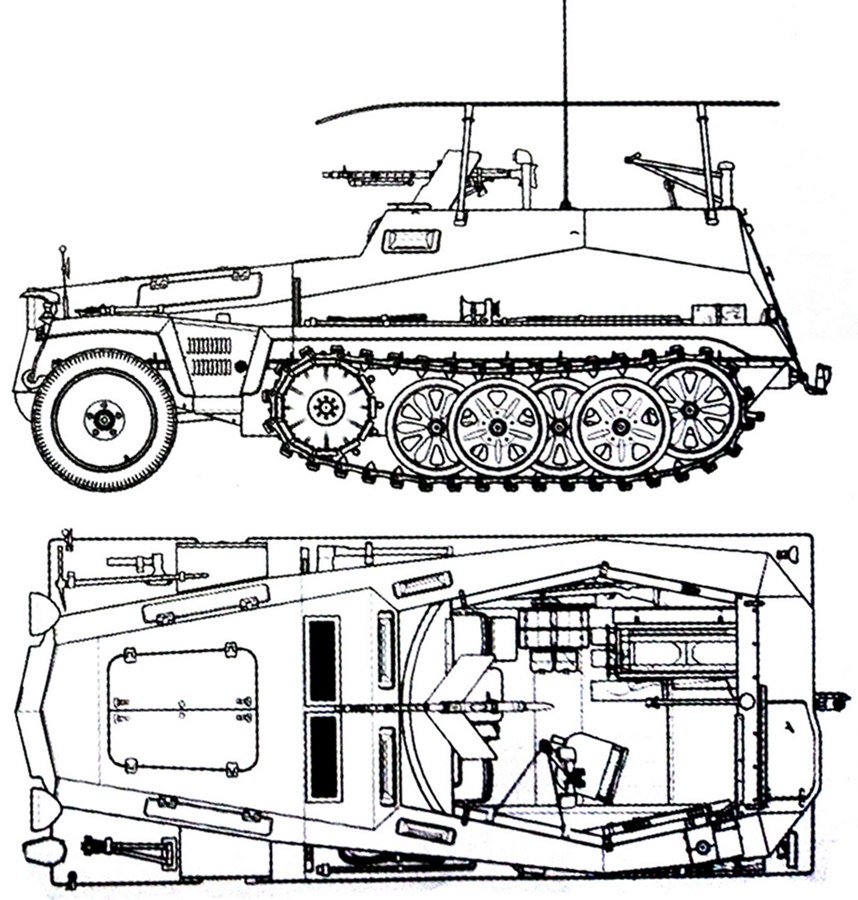

Sd.Kfz.250/5型半履带装甲炮兵观测车

Sd.Kfz.250/4型半履带装甲炮兵观测车

Sd.Kfz.250/4是用250后期新型车体改装的炮兵观测车,在1943年中期定型,主要装备给德军突击炮部队及各种装备近程自行火炮的部队,包括150毫米10管自行火箭炮部队,给它们提供战场侦察与观测用。

基本技术数据
战斗全重5.7吨
载员4人
武器装备7.92毫米MG42型机枪 x 1
电台FuG 15型超短波接收机 x 1
FuG 16型发射机(功率10W)x 1
天线2米星形天线
观测设备车长观测潜望镜
改装车体250后期新型车体

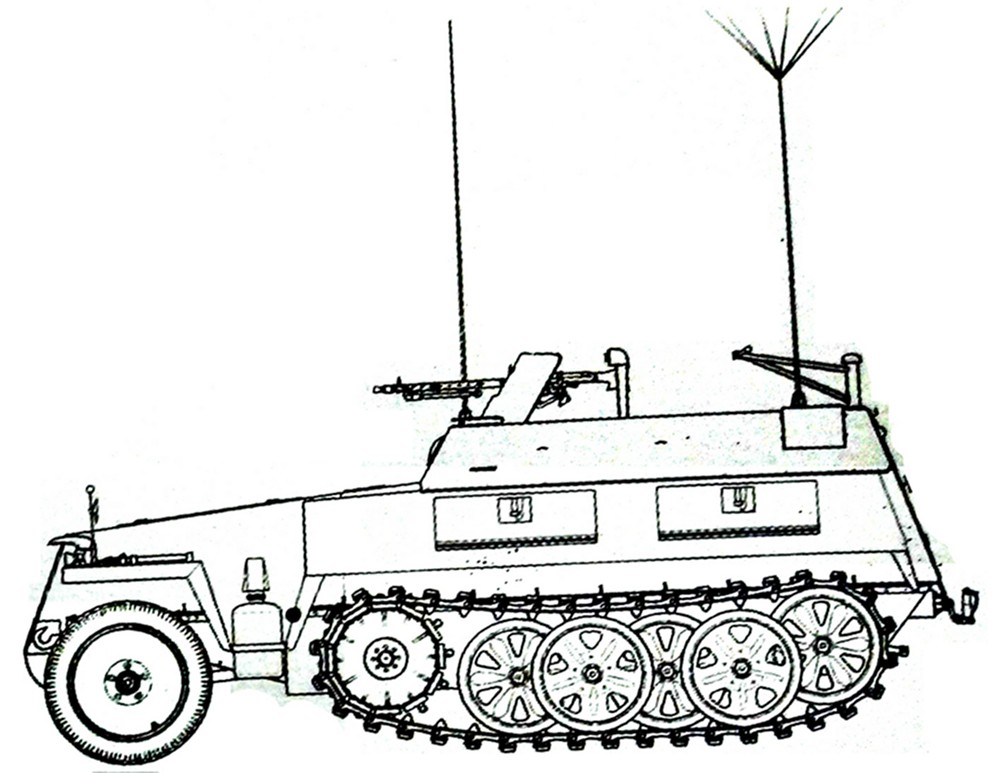

Sd.Kfz.250/4型半履带装甲炮兵观测车

Sd.Kfz.250/12型半履带装甲炮兵观测车

Sd.Kfz.250/12是德军用250车体改装的最后一种正式命名的炮兵观测车,主要装备给德军摩托化炮兵团,通过该车对敌方炮火的观测,将其火炮的方位与坐标提供给己方炮车反击。该车除驾驶员与通讯员外,还会配备一名炮兵测绘军官。
Sd.Kfz.250/12炮兵观测车的改装至1944年底结束,生产数量很少。

基本技术数据
战斗全重5.37吨
载员3~5人
武器装备7.92毫米MG34/MG42型高射机枪 x 1
携弹量1100发
电台250早期车体:FuG 8型电台 x 1
250后期车体:FuG 14型电台 x 1
观测设备双筒潜望镜 x 2(前后观测用)
改装车体250早期或后期车体

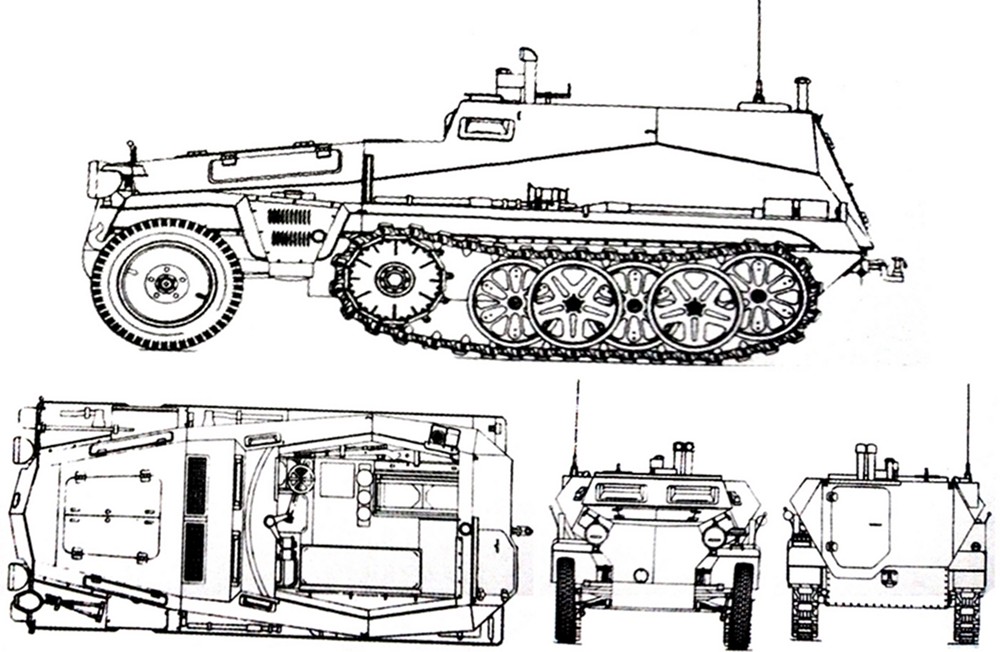

Sd.Kfz.250/12型半履带装甲炮兵观测车

Sd.Kfz.250/253型半履带装甲炮兵观测车

Sd.Kfz.250/253是一种非正式命名的用250车体改装的炮兵观测车,其车厢是全封闭的(与Sd.Kfz.253很相似),由于是属野战改装车,故没正式命名。该车在全封闭顶盖上开有2个供乘员出入的舱口,车上安装有电台和潜望镜,车外装有标准2米天线;该车未正式配备给德军部队,只在1942年夏季东线苏联战场上出现过。

基本技术数据
电台标准电台 x 1
天线标准2米天线
观测设备潜望镜
改装车体250车体
备注野战改装型,未正式命名,仅在1942年东线战场出现

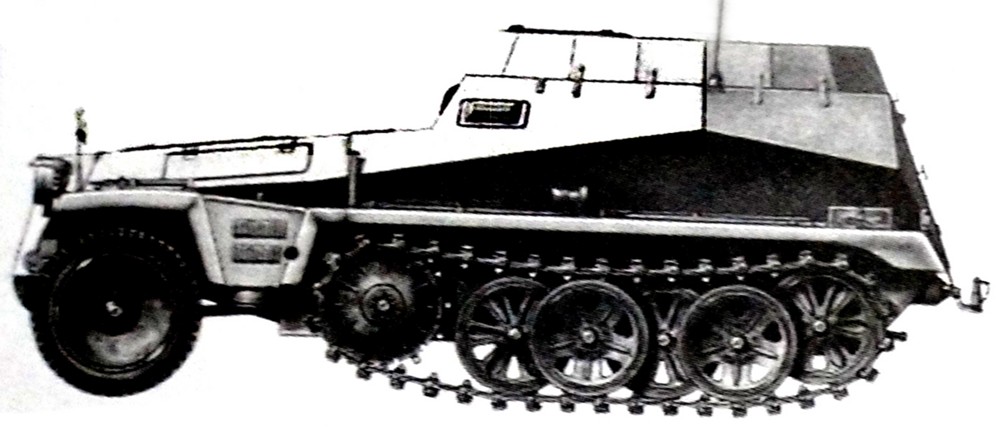

Sd.Kfz.250/253型半履带装甲炮兵观测车

Sd.Kfz.251/18(251/5)型半履带装甲炮兵观测车

1943年前德军用251 C型车体改装了一批炮兵观测车,称为251/5,到了1943年,德军将所有用251车体改装的炮兵观测车正式命名为Sd.Kfz.251/18,并改用251 D型车体改装,装备给装甲师属独立装甲炮兵团和一些自行火炮营,逐步替代车体狭小的250系列炮兵观测车。
Sd.Kfz.251/18主要作用是跟随装甲火炮部队作战,在战场上观测确定敌军集群或防御设施,引导己方火炮射击以进行火力支援。该车车内安装有2部大功率电台(有些还会保留一台小功率电台)和一台潜望镜,并根据安装电台型号组别的不同分为4类。
Sd.Kfz.251/18炮兵观测车的改装一直至1945年3月为止,共改装了180辆。
注:图为用251 C型车体改装的251/5型半履带装甲炮兵观测车。

基本技术数据
载员4~6人
武器装备7.92毫米MG34/MG42型机枪 x 1
电台大功率电台 x 2(部分还保留1台小功率电台)
根据电台型号组别分为4类
观测设备潜望镜
改装车体251 C型(早期)/ 251 D型(1943年后)
改装数量共180辆(至1945年3月)

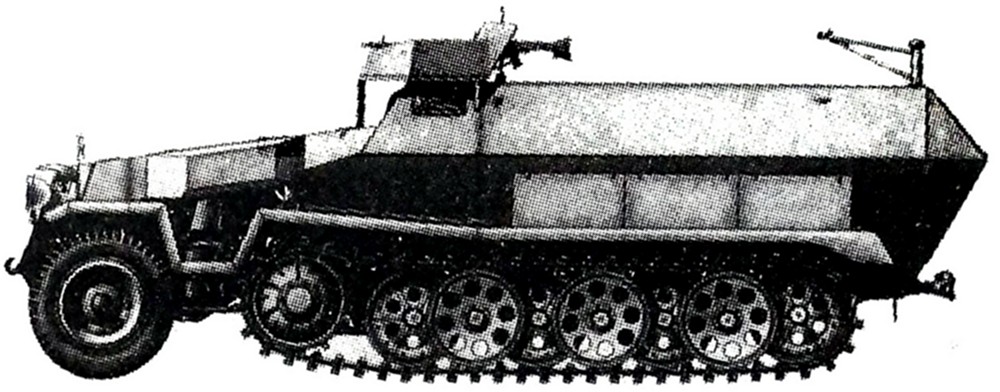

Sd.Kfz.251/18(251/5)型半履带装甲炮兵观测车

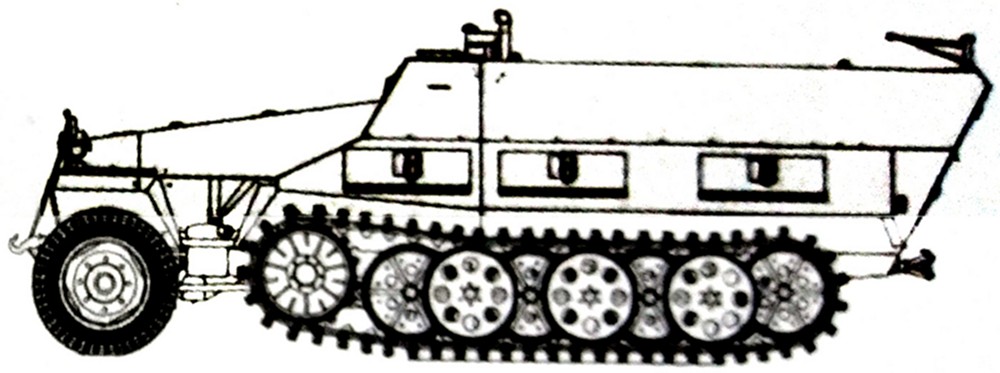

用251 D型车体改装的Sd.Kfz.251/18型半履带装甲炮兵观测车

用251 D型车体改装的Sd.Kfz.251/18型半履带装甲炮兵观测车

Sd.Kfz.251/12型半履带装甲炮兵测绘与器材运载车

251/12是1942年开始进行样车测试的一种用251 C型车体改装的炮兵测绘与器材运载车,是配备给一些炮兵测绘部队使用的特殊装备。该车核载乘员6人,除1名驾驶员和2名通讯员外,还专门配属了1名炮兵观测军官和2名炮兵测绘人员。车内配备了炮兵观测和测绘用的双筒潜望镜和炮兵角度测量器,并配备了通讯用电台与天线。它经常与Sd.Kfz.251/13炮兵录音车、Sd.Kfz.251/14炮兵测声车、Sd.Kfz.251/15炮兵测光车等其中的一辆或多辆特种车辆组成火炮观测组,通过声、光等手段对敌方火炮阵地进行定位,并在最短时间内提供给己方的火炮进行反击。

基本技术数据
载员6人
电台通讯电台 x 1
观测设备双筒潜望镜
炮兵角度测量器
改装车体251 C型车体
用途炮兵测绘与器材运载,常与251/13、251/14、251/15组成火炮观测组

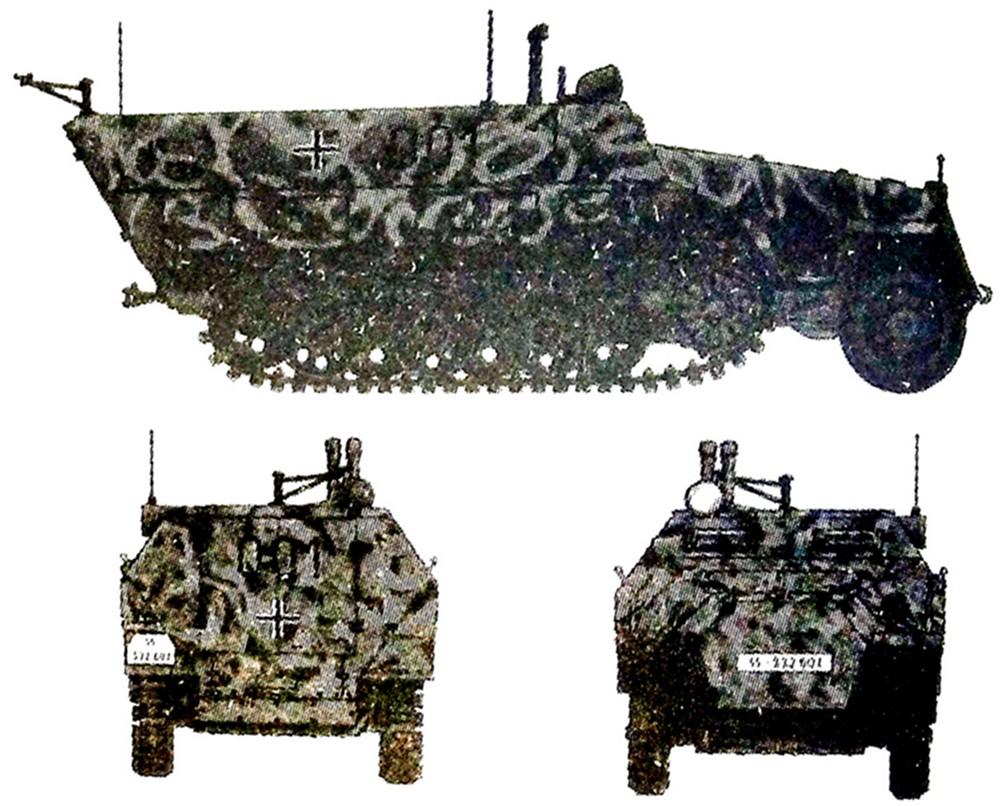

Sd.Kfz.251/12型半履带装甲炮兵测绘与器材运载车

战场上的250、251系列半履带装甲炮兵观测车

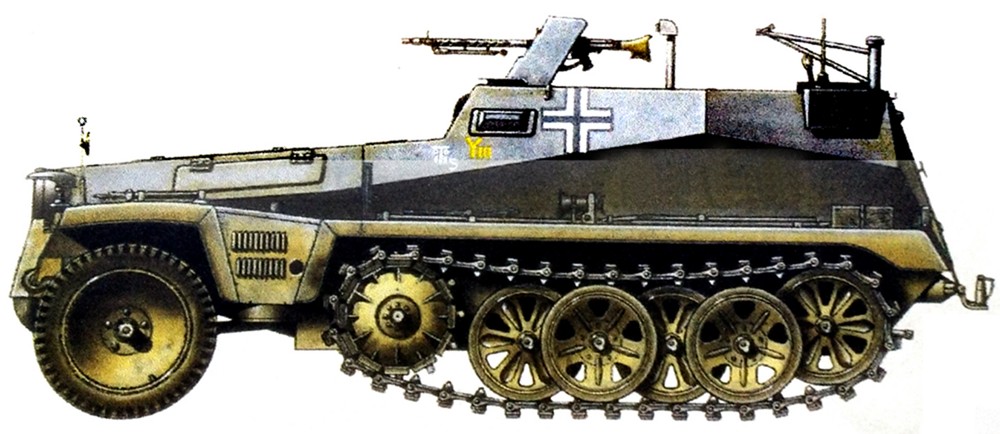

1942年11月,西线战场法国马赛地区,隶属德军第10装甲师第90装甲炮兵团第5炮兵连的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

1942年11月,西线战场法国马赛地区,隶属德军第10装甲师第90装甲炮兵团第5炮兵连的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

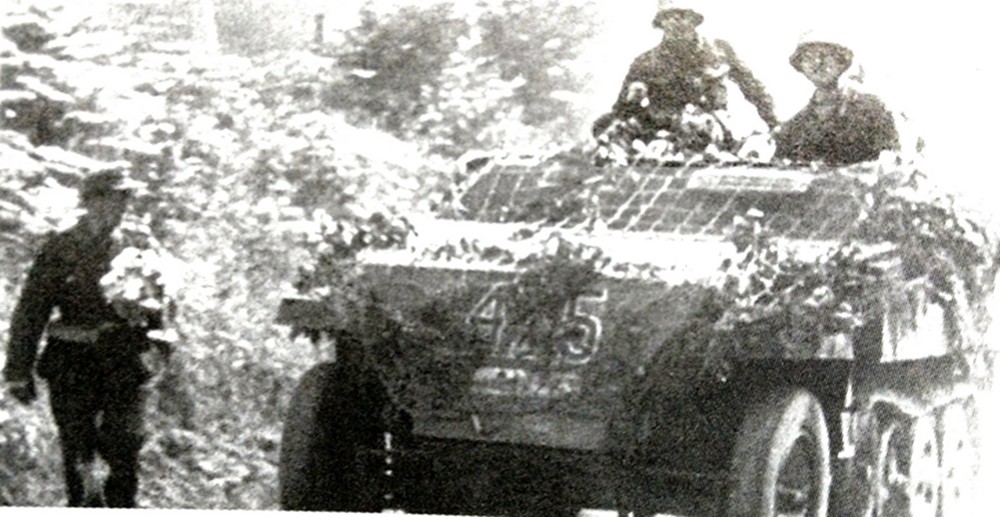

1944年改作侦察装甲车使用的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

1944年改作侦察装甲车使用的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

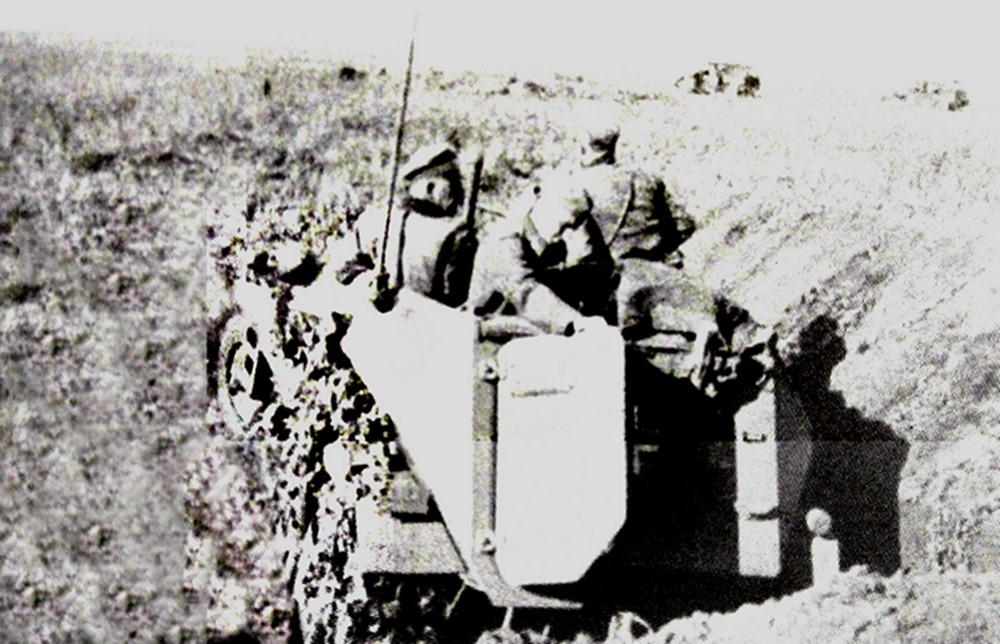

1943年夏天,东线苏联战场,德军某装甲师属装甲炮兵团下属的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

1943年夏天,东线苏联战场,德军某装甲师属装甲炮兵团下属的一辆Sd.Kfz.250/5型半履带装甲炮兵观测车。

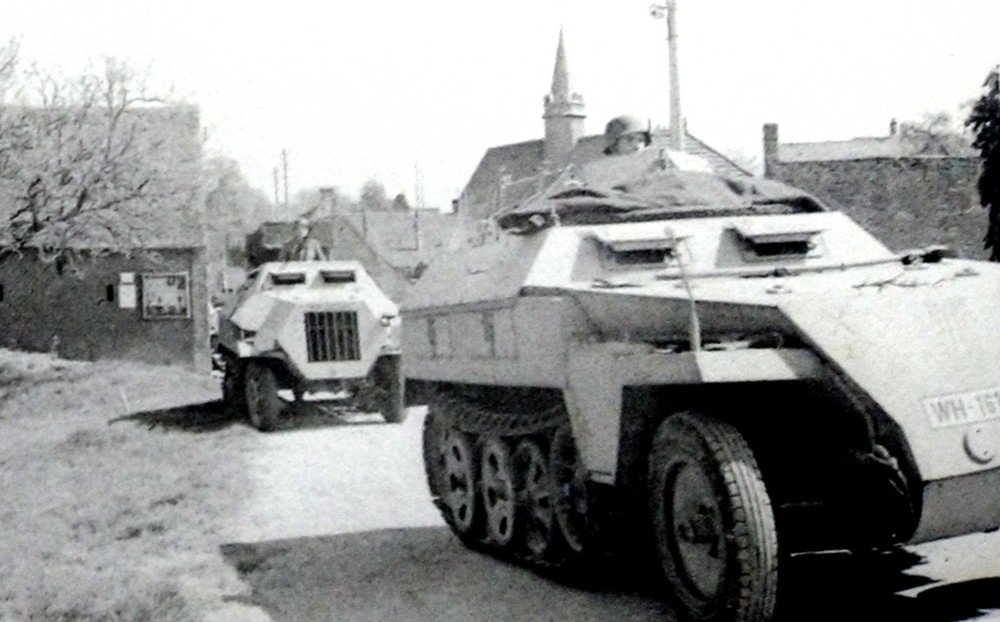

1944年4月,一辆不明单位的德军装甲师属装甲炮兵团的Sd.Kfz.250/4型(采用Neu新车体改装)半履带装甲炮兵观测车,正与德军装甲炮兵部队的车辆一起行驶穿过一村庄。

1944年4月,一辆不明单位的德军装甲师属装甲炮兵团的Sd.Kfz.250/4型(采用Neu新车体改装)半履带装甲炮兵观测车,正与德军装甲炮兵部队的车辆一起行驶穿过一村庄。

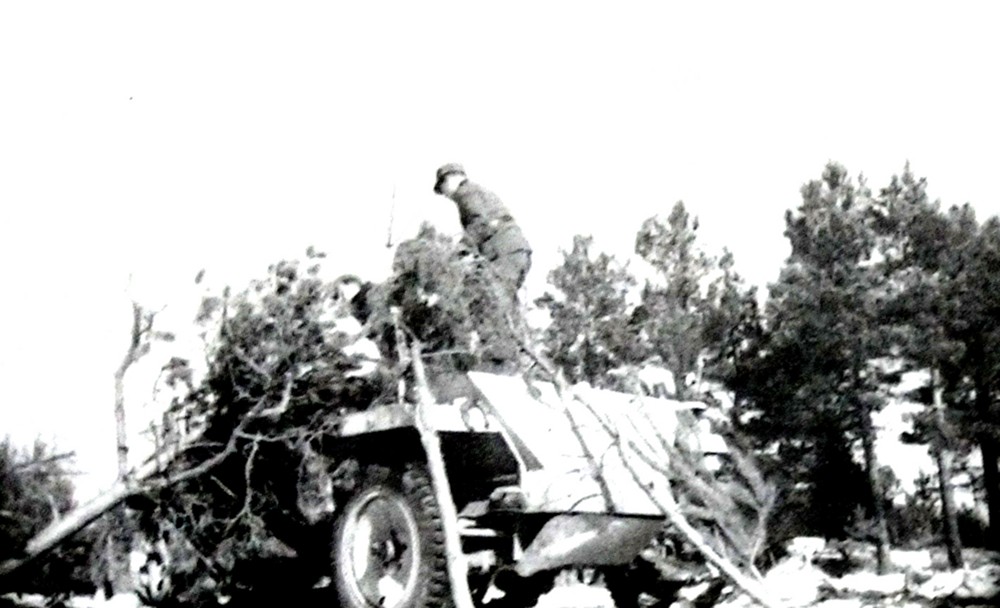

1944年,德军一辆Sd.Kfz.250/4型(采用Neu新车体改装)半履带装甲炮兵观测车的车组乘员正在用树枝为车体作伪装掩护。

1944年,德军一辆Sd.Kfz.250/4型(采用Neu新车体改装)半履带装甲炮兵观测车的车组乘员正在用树枝为车体作伪装掩护。

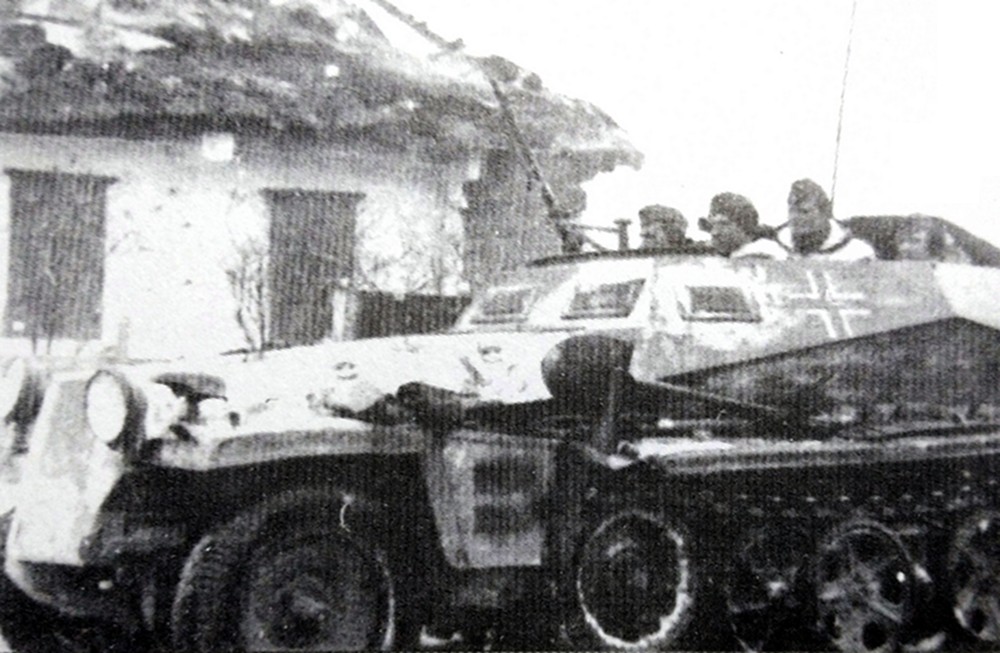

1943年冬天,东线苏联战场,一辆隶属德国武装党卫军炮兵部队的Sd.Kfz.250/12型(采用Alt旧车体改装)半履带装甲炮兵观测车正驶过一个俄罗斯村庄,由于是在行进中,该车收起了潜望镜,并在车厢前部用高射机枪吊架安装了一挺MG34机枪,以作行进中的警戒。

1943年冬天,东线苏联战场,一辆隶属德国武装党卫军炮兵部队的Sd.Kfz.250/12型(采用Alt旧车体改装)半履带装甲炮兵观测车正驶过一个俄罗斯村庄,由于是在行进中,该车收起了潜望镜,并在车厢前部用高射机枪吊架安装了一挺MG34机枪,以作行进中的警戒。

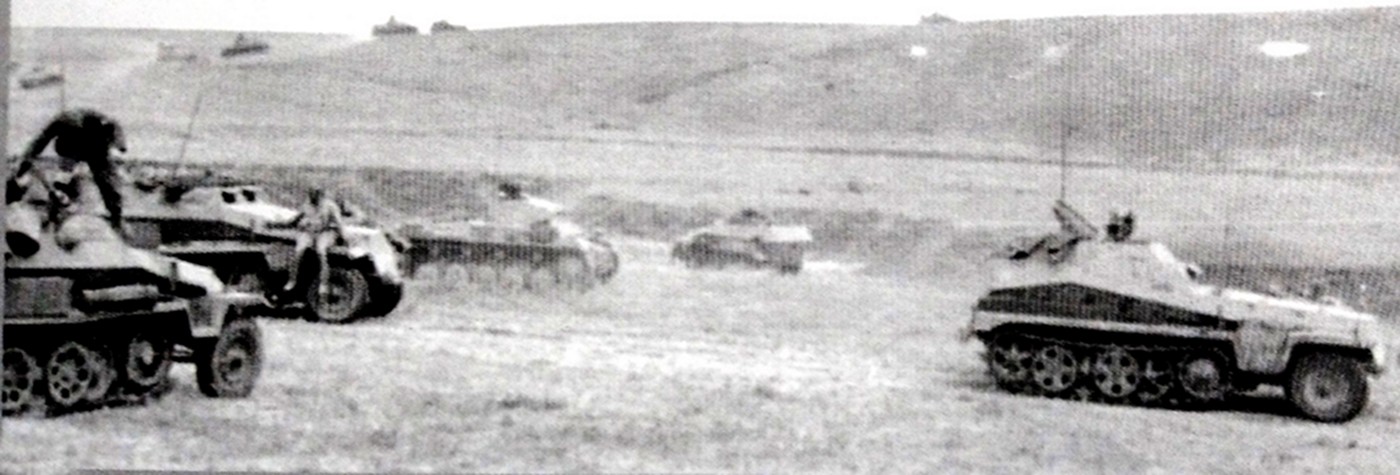

1942年8月,一辆德军Sd.Kfz.250/253型半履带装甲炮兵观测车与其所属的装甲炮兵部队在东线苏联战场南部平原上集结。

1942年8月,一辆德军Sd.Kfz.250/253型半履带装甲炮兵观测车与其所属的装甲炮兵部队在东线苏联战场南部平原上集结。

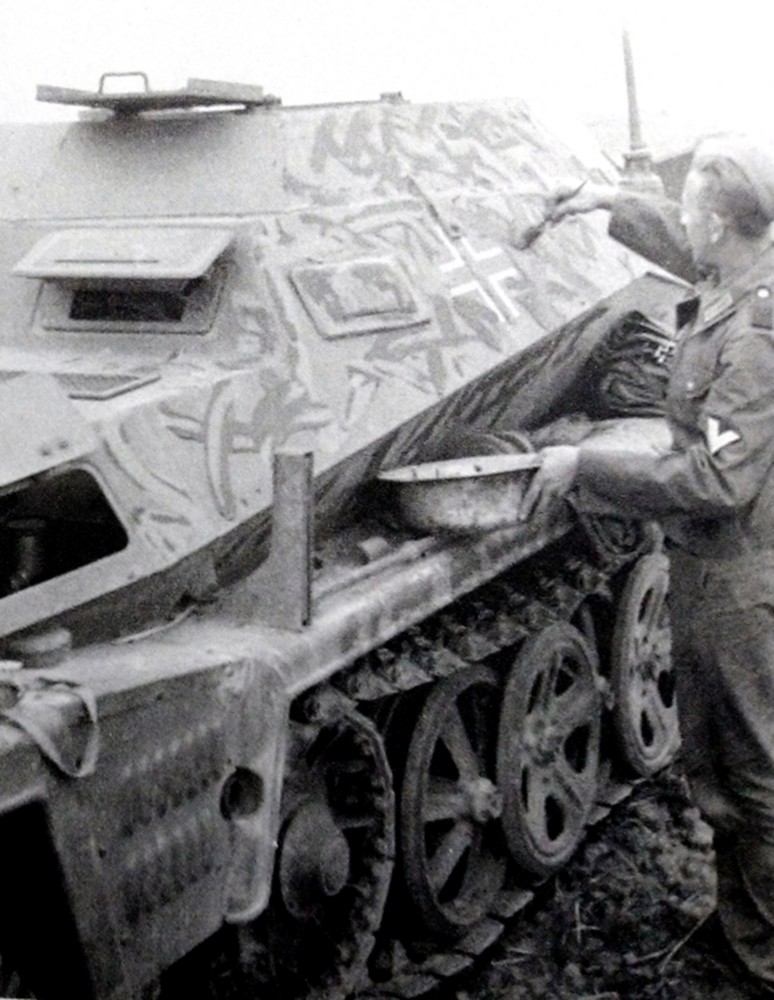

一名德军正在为一辆Sd.Kfz.250/253型半履带装甲炮兵观测车涂上伪装图案。

一名德军正在为一辆Sd.Kfz.250/253型半履带装甲炮兵观测车涂上伪装图案。

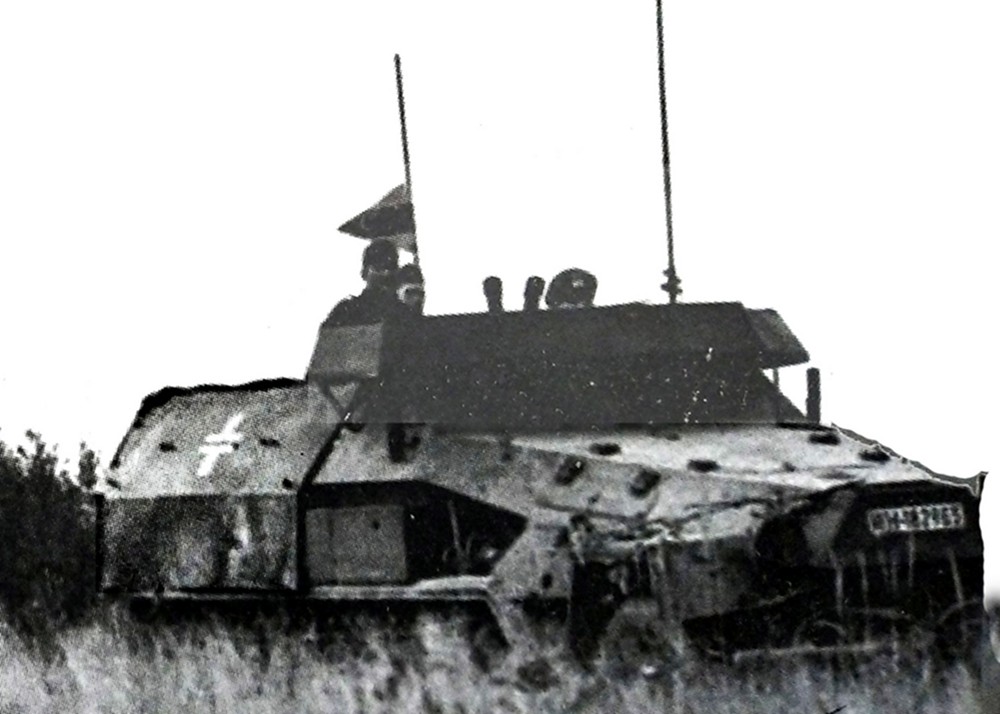

二战初期,东线苏联战场,德军一辆正在草原上行进的Sd.Kfz.251/5(Sd.Kfz.251/18)半履带装甲炮兵观测车。

二战初期,东线苏联战场,德军一辆正在草原上行进的Sd.Kfz.251/5(Sd.Kfz.251/18)半履带装甲炮兵观测车。

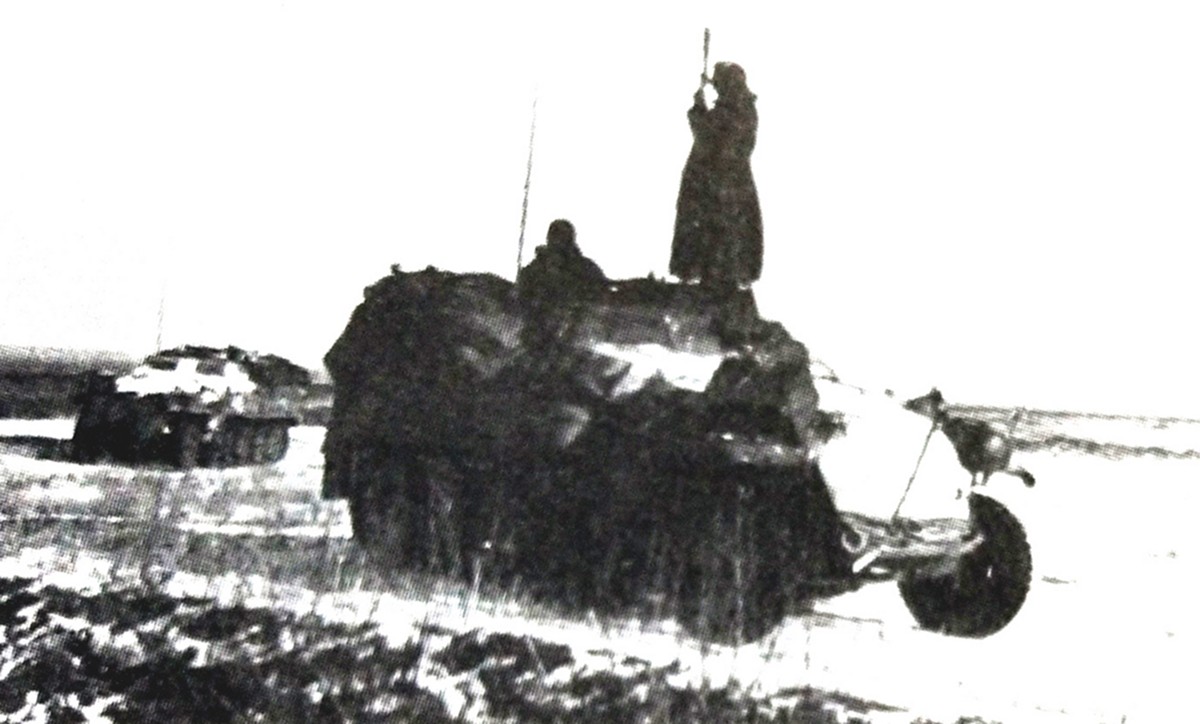

1942年冬天,东线苏联战场,德军一辆Sd.Kfz.251/5(Sd.Kfz.251/18)半履带装甲炮兵观测车的一名车组乘员正站在车上观测目标。

1942年冬天,东线苏联战场,德军一辆Sd.Kfz.251/5(Sd.Kfz.251/18)半履带装甲炮兵观测车的一名车组乘员正站在车上观测目标。

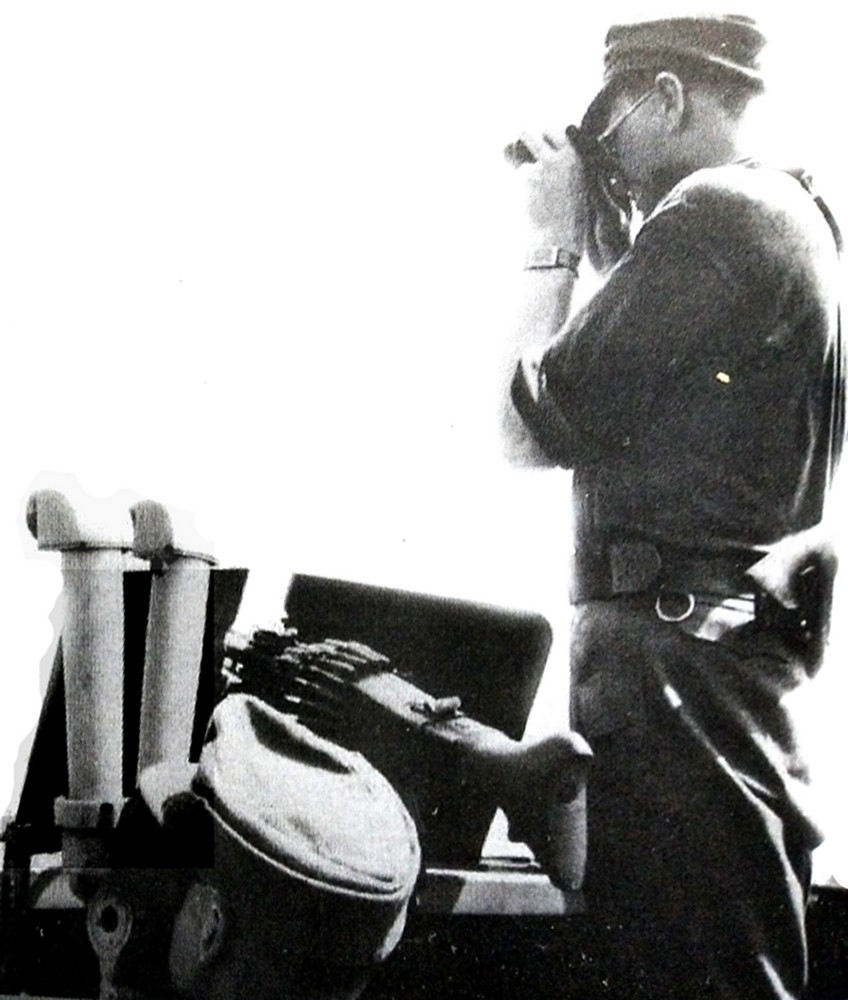

一辆德军Sd.Kfz.251/18型半履带装甲炮兵观测车上正在进行观测的两名车组成员,1名在车中用潜望镜上观测,另1名则站在车上用望远镜进行观察,图中可清楚看到安装在车上的MG34型机枪。

一辆德军Sd.Kfz.251/18型半履带装甲炮兵观测车上正在进行观测的两名车组成员,1名在车中用潜望镜上观测,另1名则站在车上用望远镜进行观察,图中可清楚看到安装在车上的MG34型机枪。

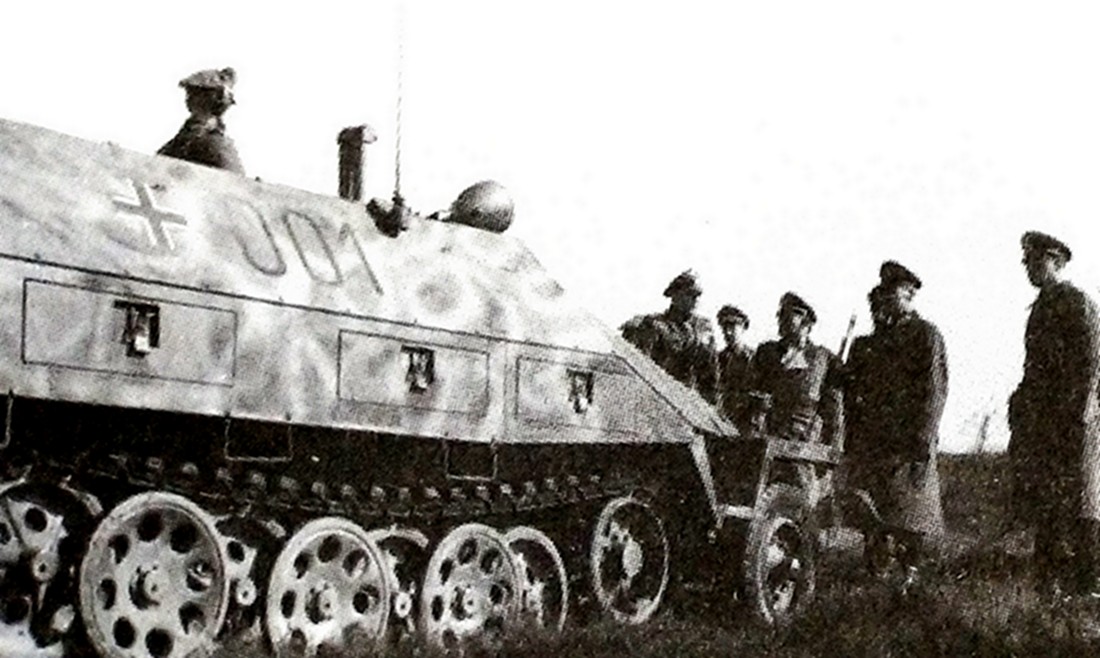

1944年春天,停在西线战场某地的德国武装党卫军炮兵测绘部队的一辆Sd.Kfz.251/15(Ausf.D车体)型半履带装甲炮火测光车,车前的一群德军军官可能是该部队的指挥官和技术军官。

1944年春天,停在西线战场某地的德国武装党卫军炮兵测绘部队的一辆Sd.Kfz.251/15(Ausf.D车体)型半履带装甲炮火测光车,车前的一群德军军官可能是该部队的指挥官和技术军官。
