日本微型特攻潜艇与人操鱼雷

综述

甲标的(Kō-hyōteki)是日本海军最早的微型特战潜艇,自1920年代起由甲型演变至丁型,设计目标是搭载于大型潜艇突入敌方锚地实施奇袭。甲型全长23.9米、潜航排水约46吨,以电动机驱动,装2具450毫米鱼雷,乘员2人;乙型加装柴油机用于远程航行,丙型乘员增至3人,丁型「蛟龙」乘员5人。1941年12月珍珠港行动中5艘甲标的全部损失,且无任何击沉记录,19号艇搁浅被俘,成为美国最早缴获的日军潜艇战利品。

1942年5月,甲标的投入两次成功程度不等的行动。31日在悉尼港,24号艇突入港内以鱼雷击沉澳渡船「库塔布」号,酿成21人死亡的悲剧;30日在马达加斯加迪耶果·苏亚雷斯港,击伤战列舰「拉米伊」号并击沉油船「不列颠忠义」号(6993吨,后被打捞)。此后甲标的转用于本土防御,丁型为应对盟军登陆批量建造,冲绳作战损失5艘以上;战后约300艘(含未完成)被盟军缴获,改装艇艏炸药待本土决战,终未使用。

海龙(Kairyu,四式特攻艇)是1945年量产的特攻艇,与甲标的丁型「蛟龙」为不同艇种。全长17.2米、排水19.3吨、乘员2人,装2具450毫米鱼雷并设600千克艇艏炸药,因鱼雷短缺多数仅装炸药。计划760艘,1945年2月起量产,建成约210至215艘;部署于东京湾口横须贺及九州、四国沿岸的隐蔽基地,准备在盟军登陆时突袭输送船队,未及出击即迎投降。

回天(Kaiten)是唯一投入实战的人操鱼雷,由九三式氧气鱼雷改造,乘员1人钻入雷体直撞目标。一型全长14.75米、总重8.3吨、弹头1550千克,造约330艘,另有教练型及二、四、十型等,总数约420艘;母舰共改装21艘(伊三十六、伊四十七、伊五十三、伊五十八、伊三百六十三等)。1944年11月20日,「菊水队」由伊三十六、伊四十七携8条回天突袭乌利西锚地,击沉舰队油船「密西西尼华」号;此后又击沉LCI(L)-600与护航驱逐舰「安德希尔」号,美方确认战果仅3艘、共亡187人,日方宣称约32艘却无法核实。特攻作战以驾驶员受训约1375人、阵亡106人以及8艘母舰沉没的代价,换取的战果极其有限,未能改变战局,成为帝国海军末路的缩影。

系列型号

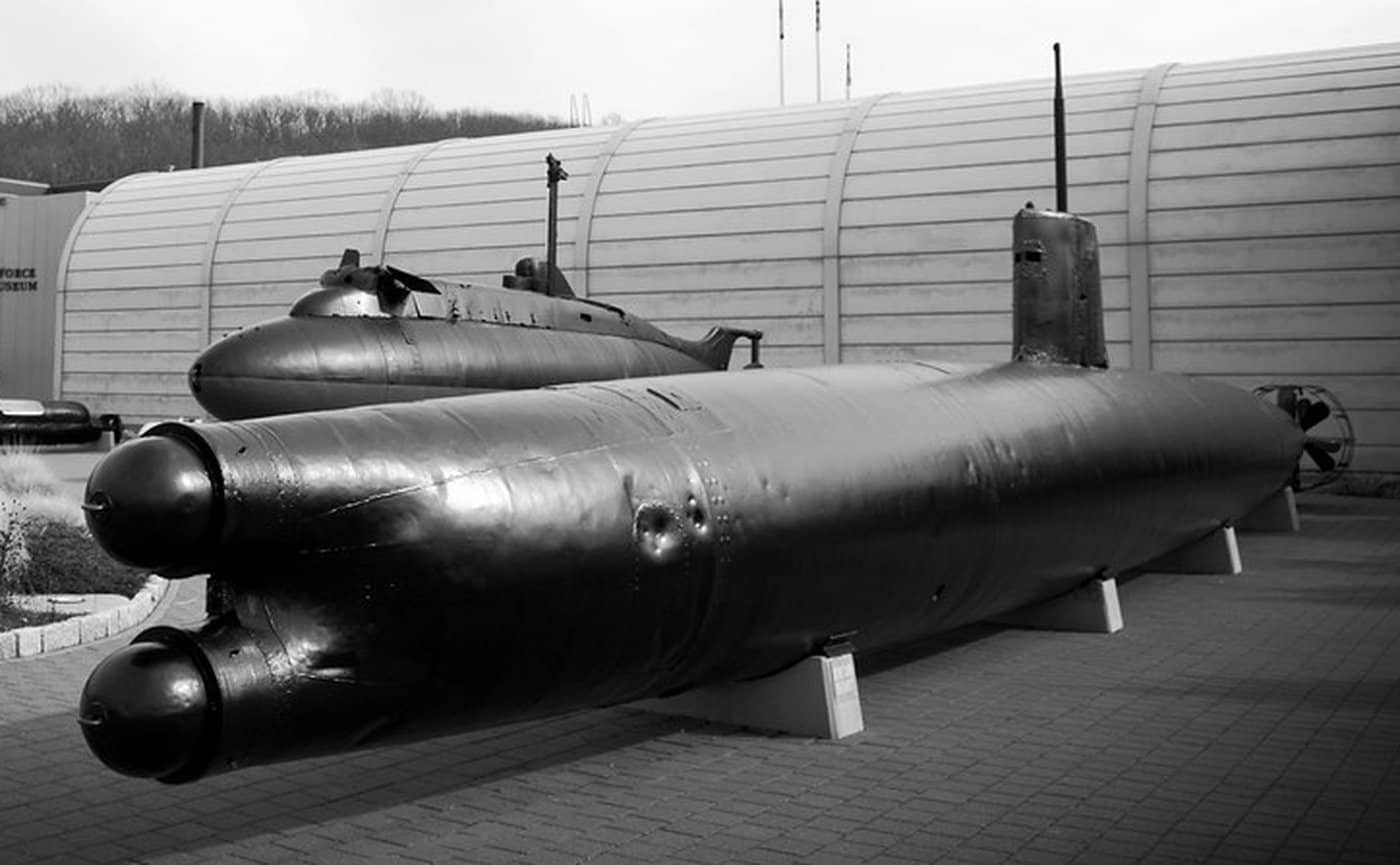

甲标的(微型特战潜艇)

日本海军最早的微型特战潜艇,1920年代起由甲型演变至丁型,为搭载于母潜突入敌港而设计。甲型全长23.9米、潜航排水约46吨,以电动机驱动,装2具450毫米鱼雷,乘员2人;乙型加装柴油机,丙型乘员3人,丁型「蛟龙」乘员5人。1941年12月珍珠港5艘全损且无击沉记录(19号艇被俘),1942年5月在悉尼港击沉渡船「库塔布」号,同日于马达加斯加击伤战列舰「拉米伊」号并击沉油船「不列颠忠义」号;丁型用于本土防御,冲绳作战损失5艘以上,战后约300艘被缴获、改装艇艏炸药待本土决战终未使用。

基本技术数据
建成数量216艘(甲型46、乙型5、丙型47、丁型115)
建造时间1941-1945年
全长23.9米(甲型)
排水量潜航约46吨(甲型)
动力装置电动机(甲型);乙/丙/丁型加装柴油机
武备450毫米鱼雷2具(甲型)
乘员2人(甲/乙型);丙型3人、丁型5人
代表战果悉尼港击沉渡船「库塔布」号;马达加斯加击伤战列舰「拉米伊」号、击沉油船「不列颠忠义」号
结局珍珠港5艘全损;丁型本土防御损失5艘以上;战后约300艘被缴获,改装艏炸药未及使用
甲标的(微型特战潜艇)

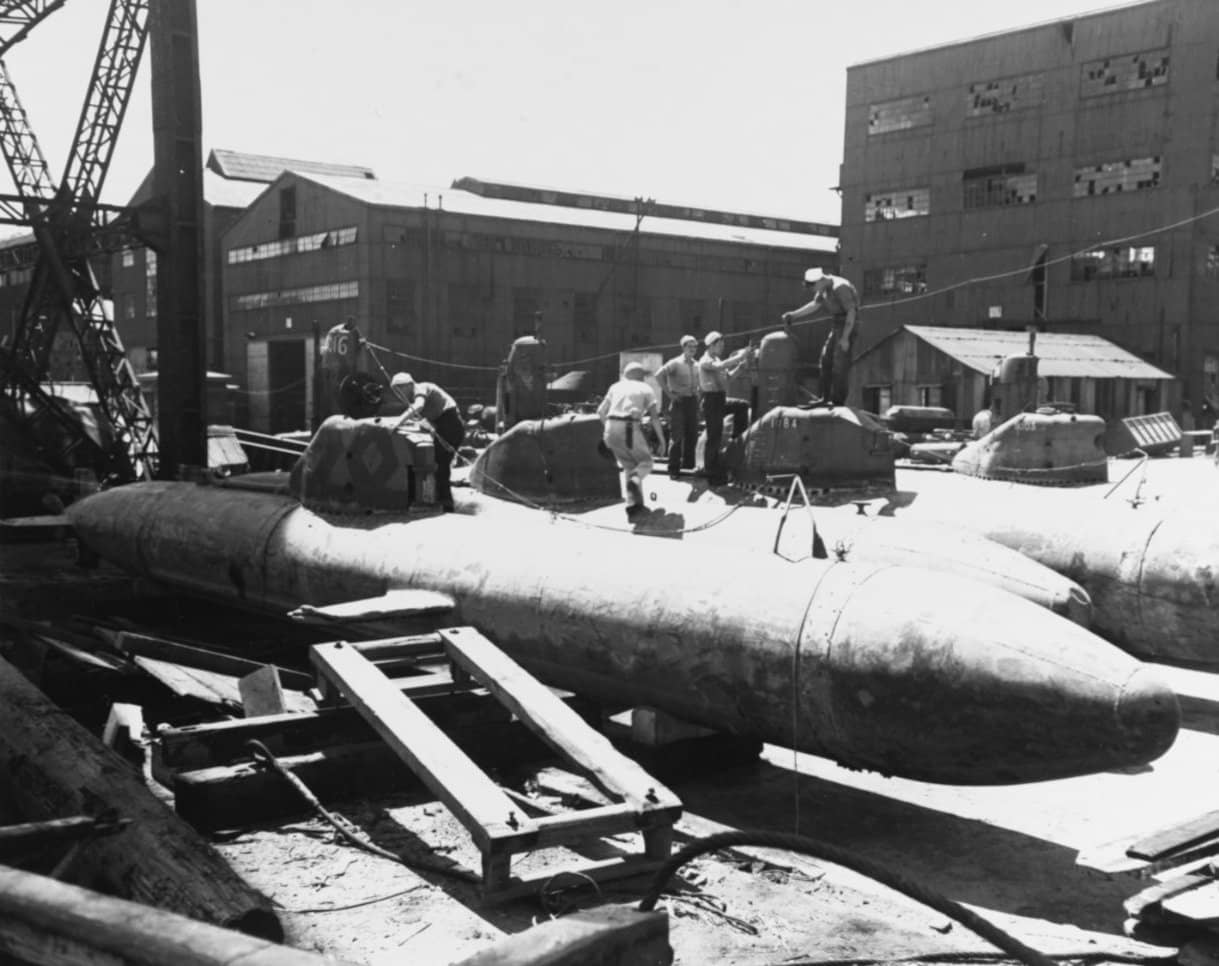

海龙(四式特攻艇)

1945年量产的四式特攻艇,与甲标的丁型「蛟龙」为不同艇种。全长17.2米、排水19.3吨、乘员2人,装2具450毫米鱼雷并设600千克艇艏炸药,因鱼雷短缺多数仅装炸药。计划760艘,1945年2月起量产,建成约210至215艘;部署于东京湾口横须贺及九州、四国沿岸的隐蔽基地,准备在本土决战中突袭登陆输送船队,未及出击即迎投降。

基本技术数据
建成数量约210-215艘(计划760艘)
建造时间1945年2月起
全长17.2米
排水量19.3吨
武备450毫米鱼雷2具+600千克艇艏炸药(鱼雷短缺时多数仅装炸药)
乘员2人
部署东京湾口横须贺及九州、四国沿岸隐蔽基地
实战未及出击即投降
海龙(四式特攻艇)

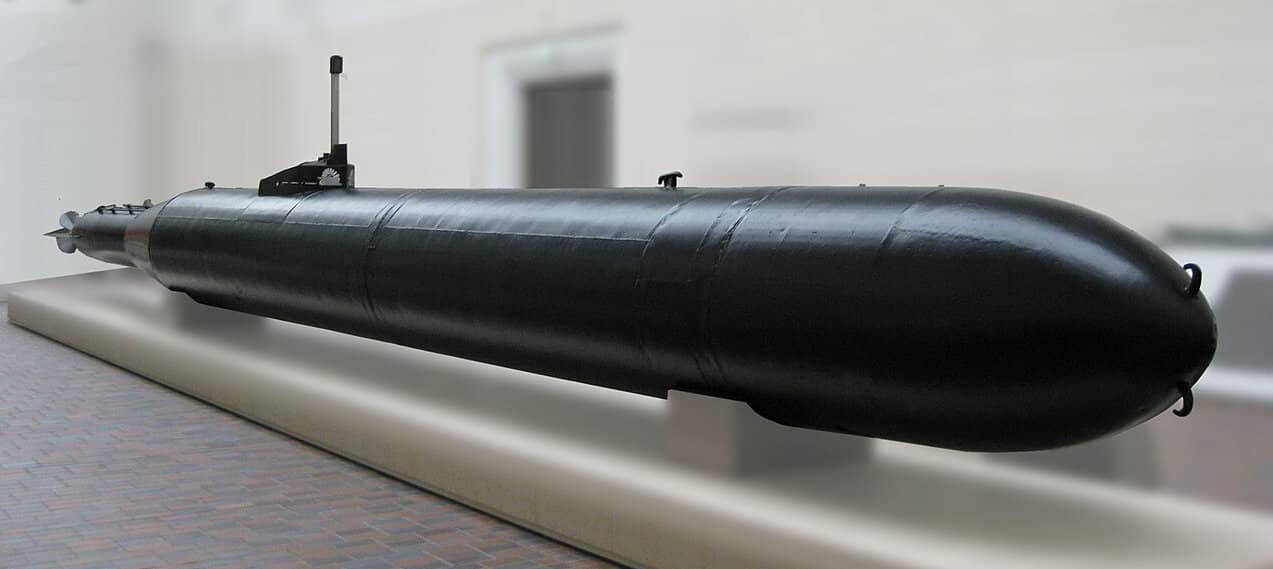

回天(人操鱼雷)

由九三式氧气鱼雷改造的人操鱼雷,乘员1人钻入雷体直撞目标。一型全长14.75米、总重8.3吨、弹头1550千克,为唯一实战型号,造约330艘;另有教练型、二型(弹头1500千克,仅1艘原型)、四型(1800千克,约50艘)、十型(改九二式电雷,约6艘),总数约420艘。母舰共21艘(伊三十六、伊四十七、伊五十三、伊五十八、伊三百六十三等)。1944年11月20日首战由「菊水队」携8条袭乌利西,击沉舰队油船「密西西尼华」号;美方确认战果仅3艘(另为LCI(L)-600与护航驱逐舰「安德希尔」号),日方宣称约32艘无法核实。

基本技术数据
型号与数量一型约330艘(实战型)、二型1艘原型、四型约50艘、十型约6艘,总数约420艘
全长14.75米(一型)
总重8.3吨(一型)
弹头1.5-1.55吨(一/二型)、1.8吨(四型)、300千克(十型)
乘员1人
动力装置氧气推进(改自九三式氧气鱼雷)
母舰共21艘改装(伊三十六、伊四十七、伊五十三、伊五十八、伊三百六十三等)
确认战果3艘(「密西西尼华」号油船、LCI(L)-600、护航驱逐舰「安德希尔」号);美方共亡187人
伤亡驾驶员受训约1375人、阵亡106人(含训练事故15人);8艘母舰沉没亡846人
回天(人操鱼雷)

战场上的日本微型特攻潜艇与人操鱼雷

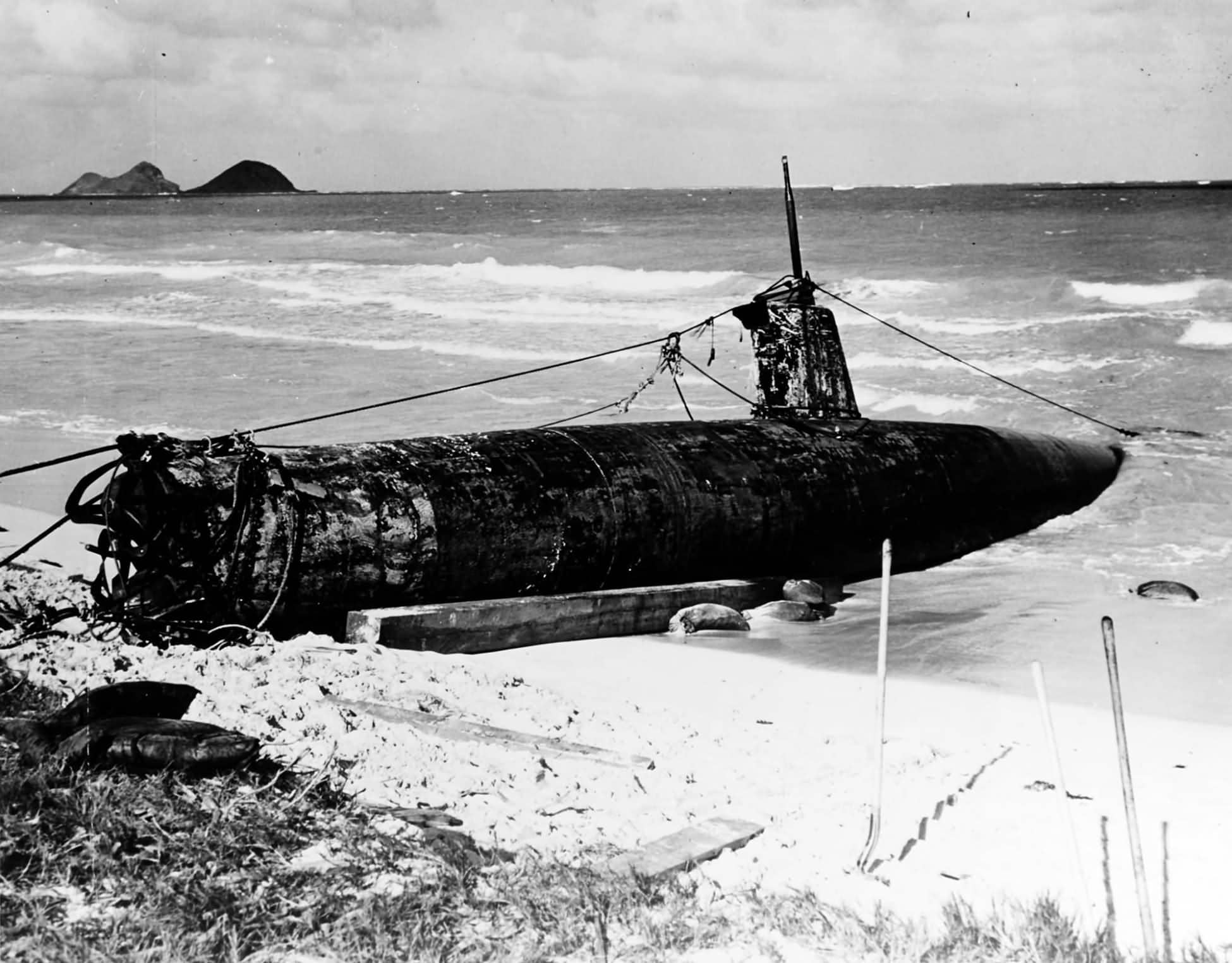

1941年12月「珍珠港事件」后,被美军拖上岸展示的「甲标的」甲型19号艇残骸。在日军的「珍珠港偷袭」行动中,日军5艘「甲标的」微型潜艇全部损失且无击沉记录。

1941年12月「珍珠港事件」后,被美军拖上岸展示的「甲标的」甲型19号艇残骸。在日军的「珍珠港偷袭」行动中,日军5艘「甲标的」微型潜艇全部损失且无击沉记录。

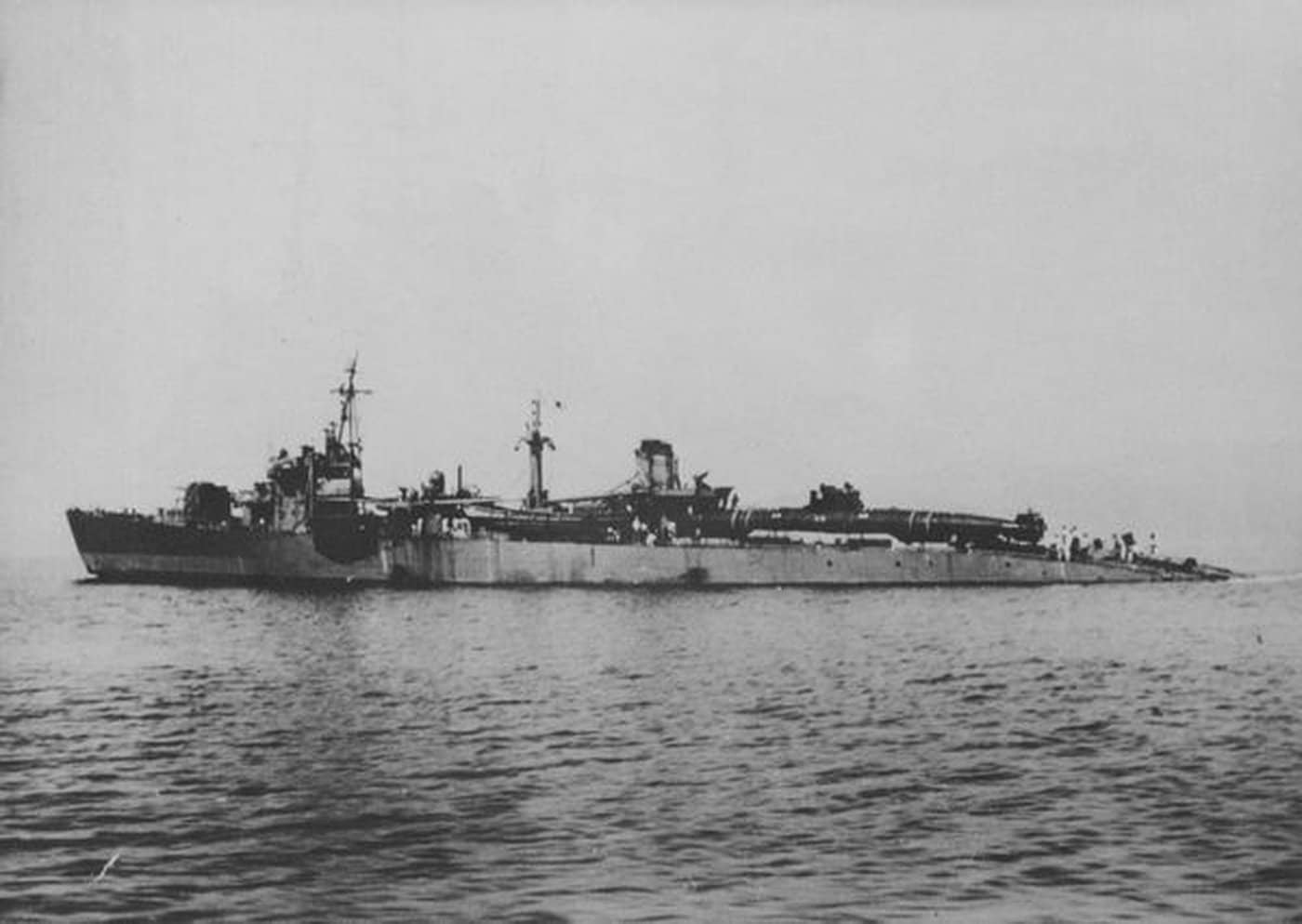

1944年8月17日,从情岛(Nasakejima Island)出发的日本海军第5号登陆舰,其上搭载着「甲标的」丙型69号特攻潜艇。

1944年8月17日,从情岛(Nasakejima Island)出发的日本海军第5号登陆舰,其上搭载着「甲标的」丙型69号特攻潜艇。

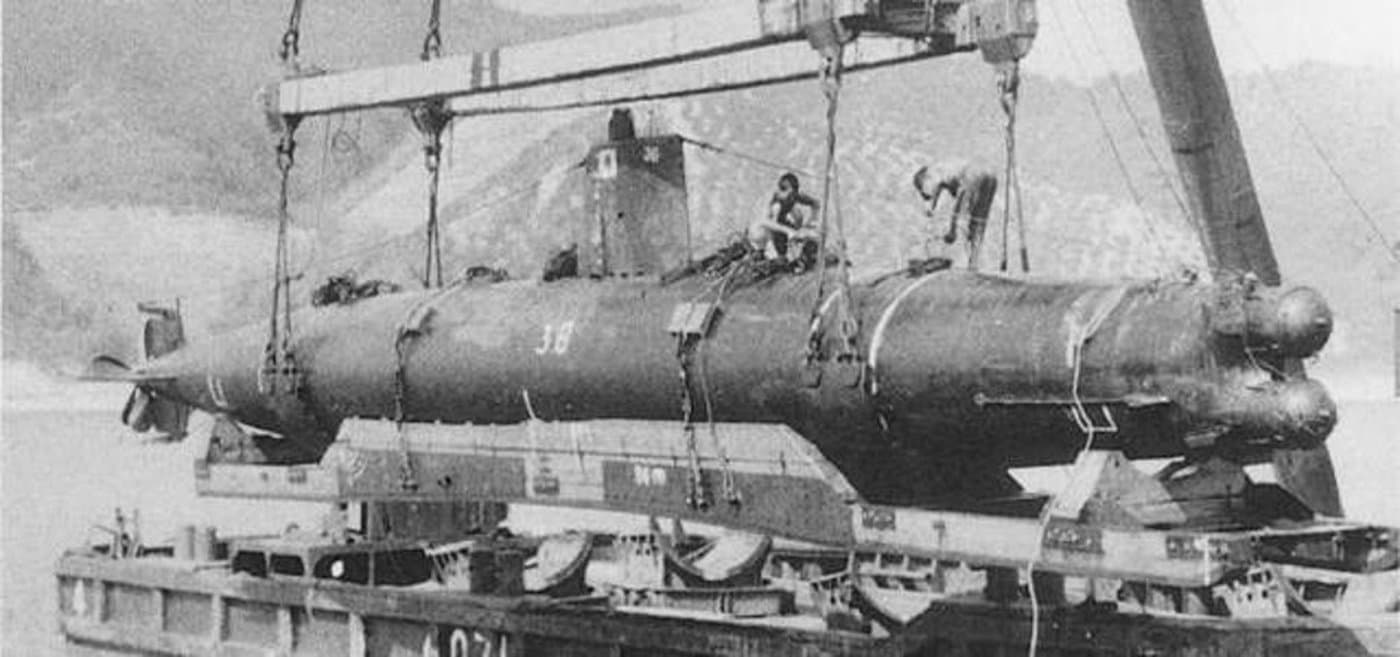

1944年,准备吊装到潜艇上的置于潜艇搭载架上的「甲标的」38号艇。

1944年,准备吊装到潜艇上的置于潜艇搭载架上的「甲标的」38号艇。

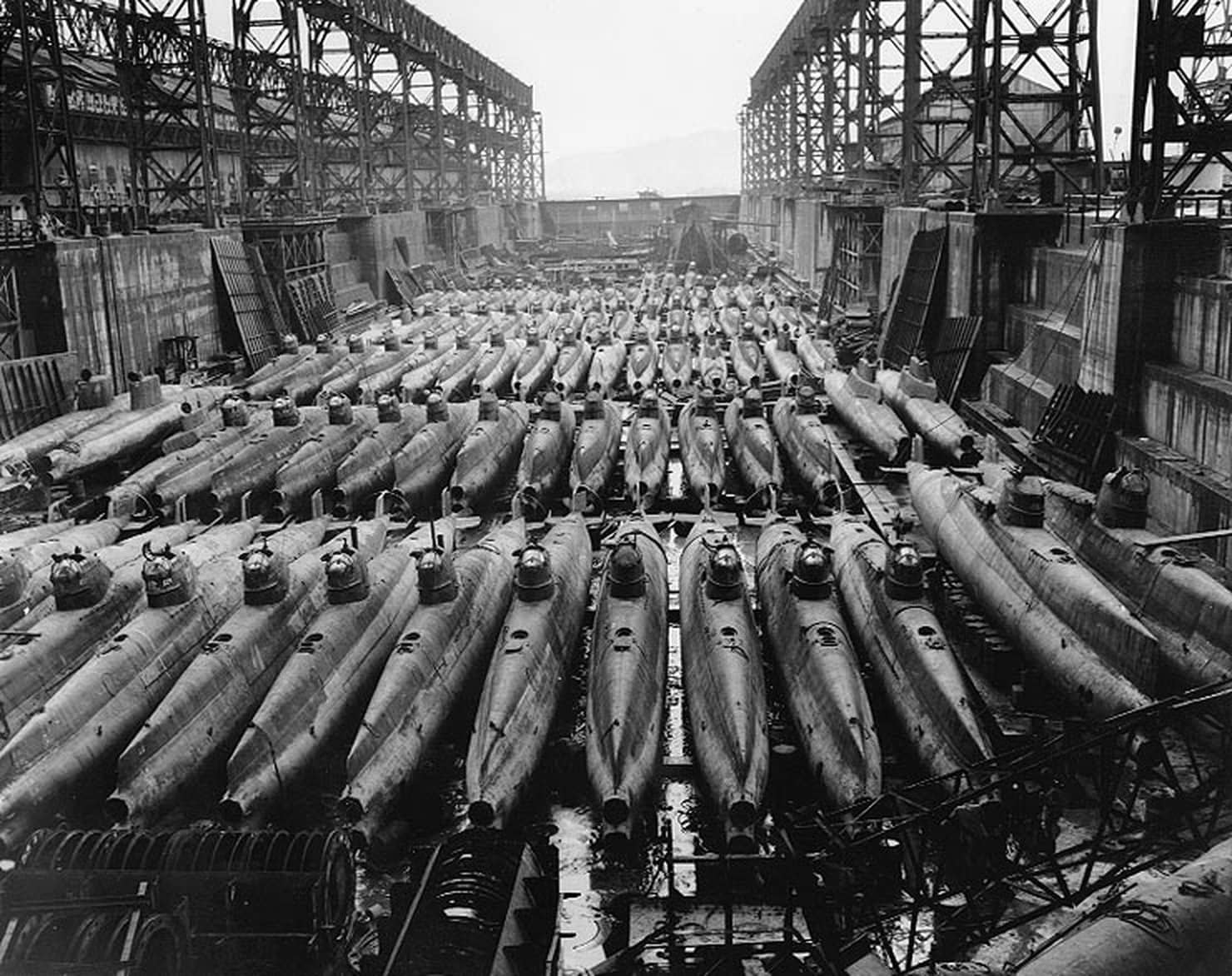

1945年10月19日,美军在吴港海军基地干船坞内接收的蛟龙(「甲标的」丁型)艇群,尽管日本在战时有所储备,但这些特攻兵器未及本土决战即告终战。

1945年10月19日,美军在吴港海军基地干船坞内接收的蛟龙(「甲标的」丁型)艇群,尽管日本在战时有所储备,但这些特攻兵器未及本土决战即告终战。

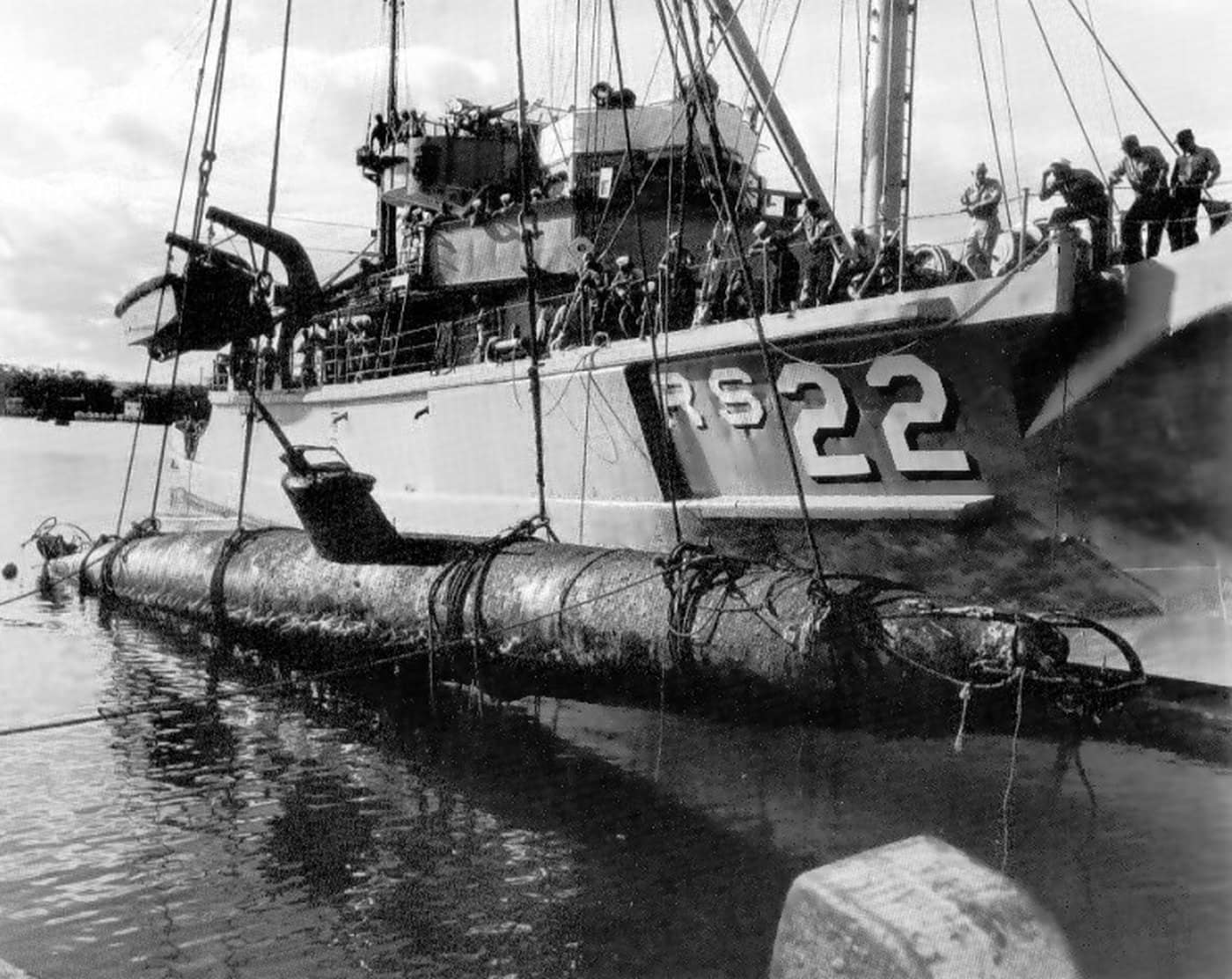

1960年7月,被美国海军「卡伦特」号(USS Current,ARS-22)救援打捞船从夏威夷基希泻湖(Keʻehi Lagoon)打捞出水的「甲标的」微型潜艇(可能是甲型16或18号)。

1960年7月,被美国海军「卡伦特」号(USS Current,ARS-22)救援打捞船从夏威夷基希泻湖(Keʻehi Lagoon)打捞出水的「甲标的」微型潜艇(可能是甲型16或18号)。

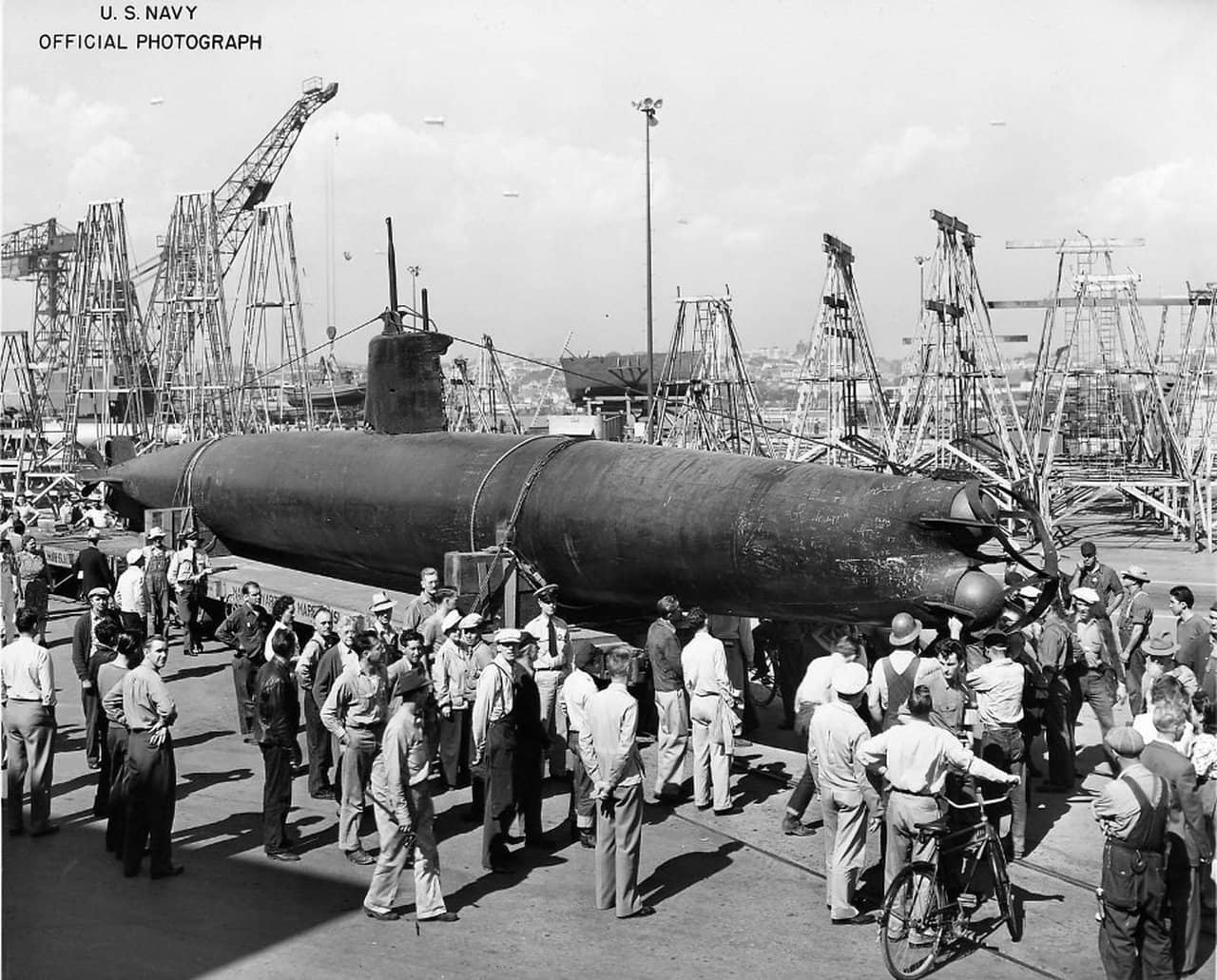

打捞出水的「甲标的」微型潜艇状况依然良好,但未发现任何艇员,而这些失踪艇员也从未被找到过。

打捞出水的「甲标的」微型潜艇状况依然良好,但未发现任何艇员,而这些失踪艇员也从未被找到过。

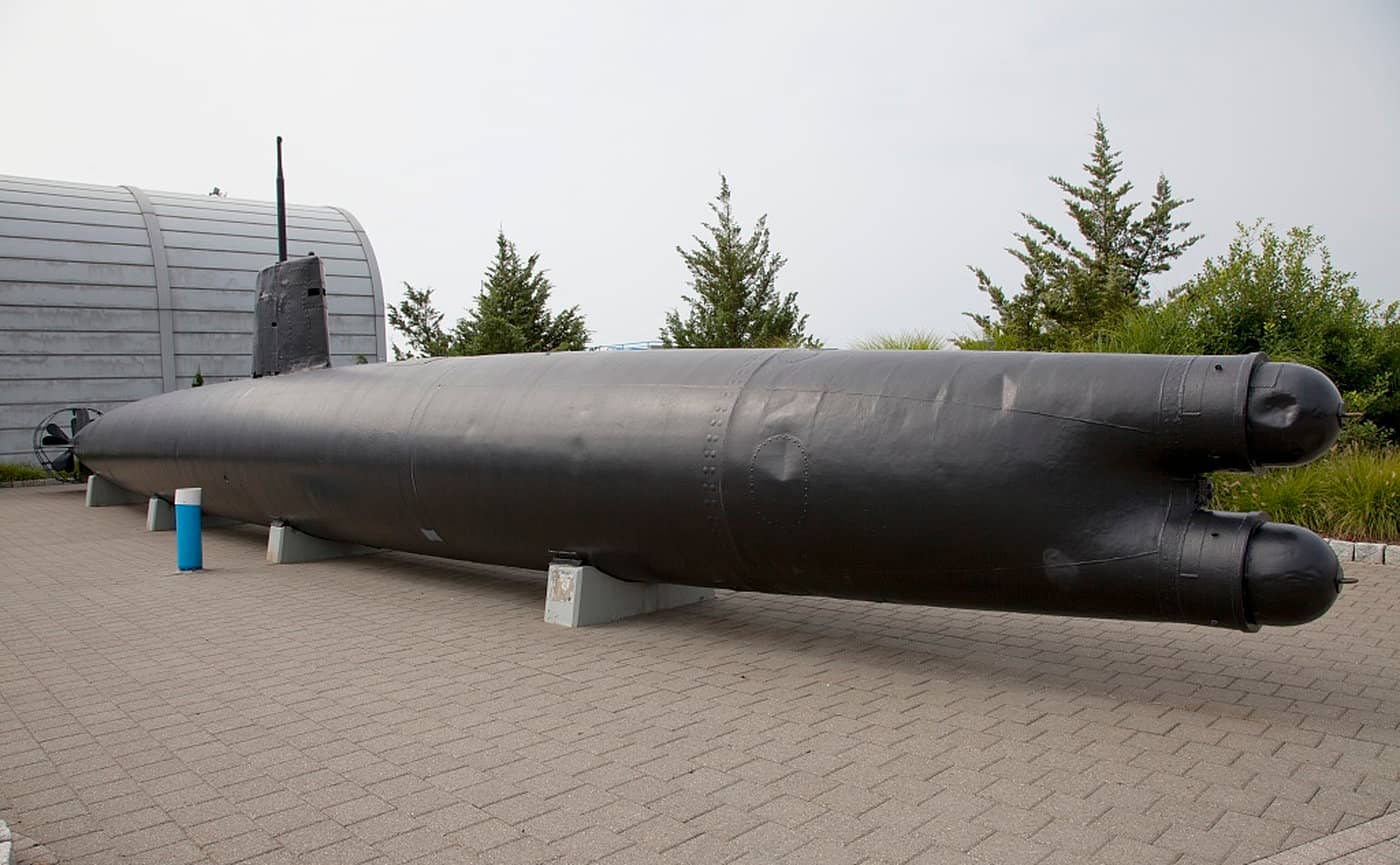

位于康涅狄格州格罗顿的潜艇部队图书馆与博物馆展出的「甲标的」甲型8号艇。

位于康涅狄格州格罗顿的潜艇部队图书馆与博物馆展出的「甲标的」甲型8号艇。

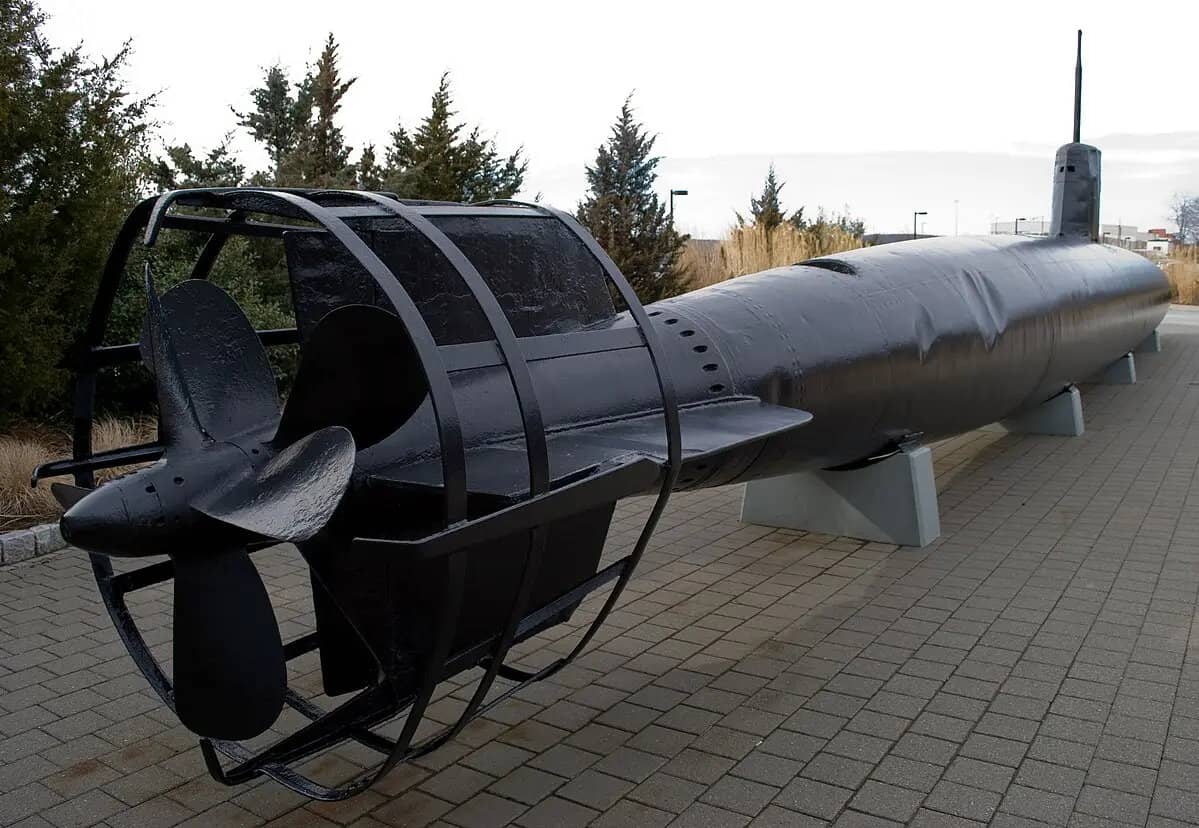

「甲标的」甲型8号微型潜艇艉部安装的反旋螺旋桨。

「甲标的」甲型8号微型潜艇艉部安装的反旋螺旋桨。

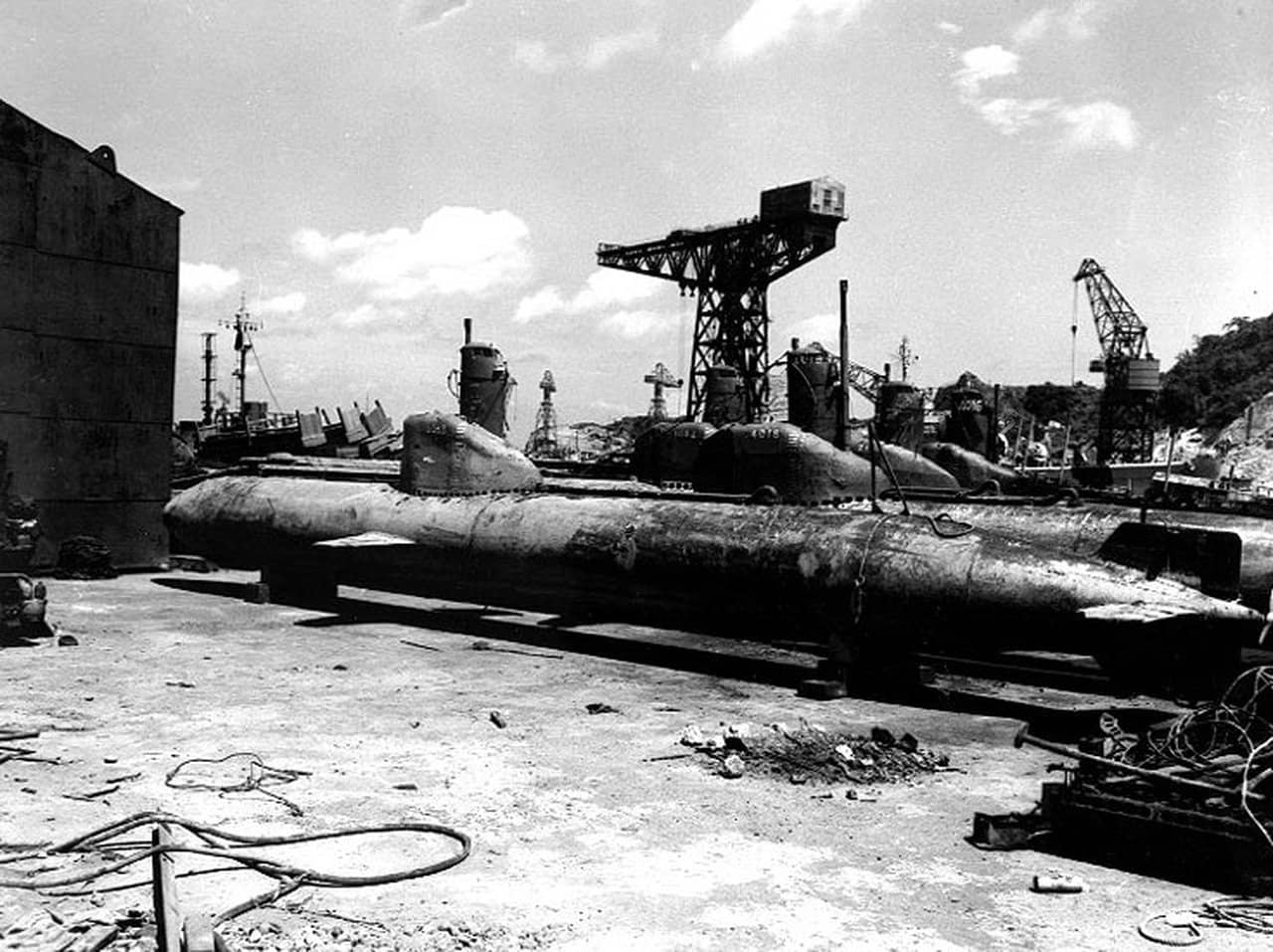

战后在日本本土海军工厂(基地)发现的「海龙」级潜艇。注:由于1945年才生产的「海龙」(四式特攻艇)主要用作本土决战,因此并未参与实战便迎来了投降之日。

战后在日本本土海军工厂(基地)发现的「海龙」级潜艇。注:由于1945年才生产的「海龙」(四式特攻艇)主要用作本土决战,因此并未参与实战便迎来了投降之日。

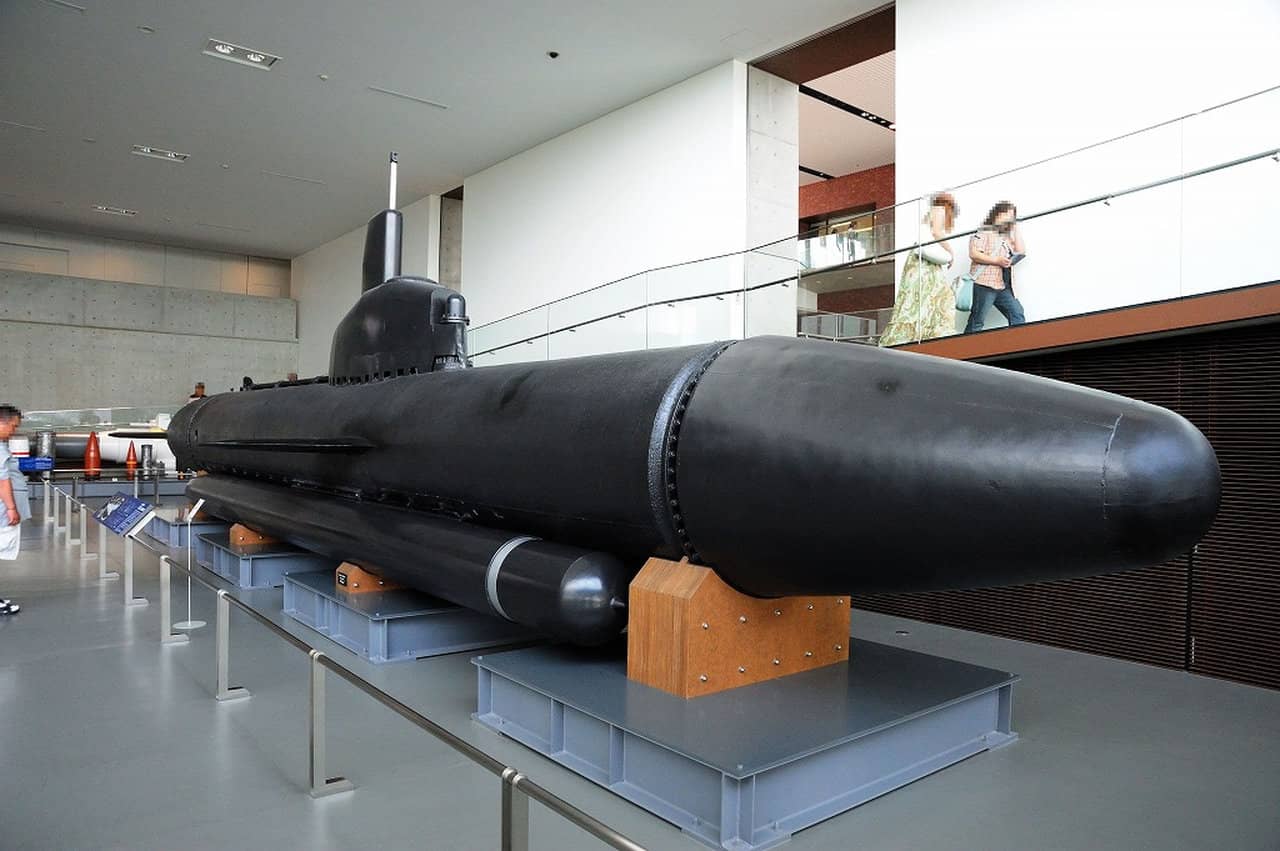

位于日本广岛县吴市大和博物馆内展出的「海龙」级潜艇。

位于日本广岛县吴市大和博物馆内展出的「海龙」级潜艇。

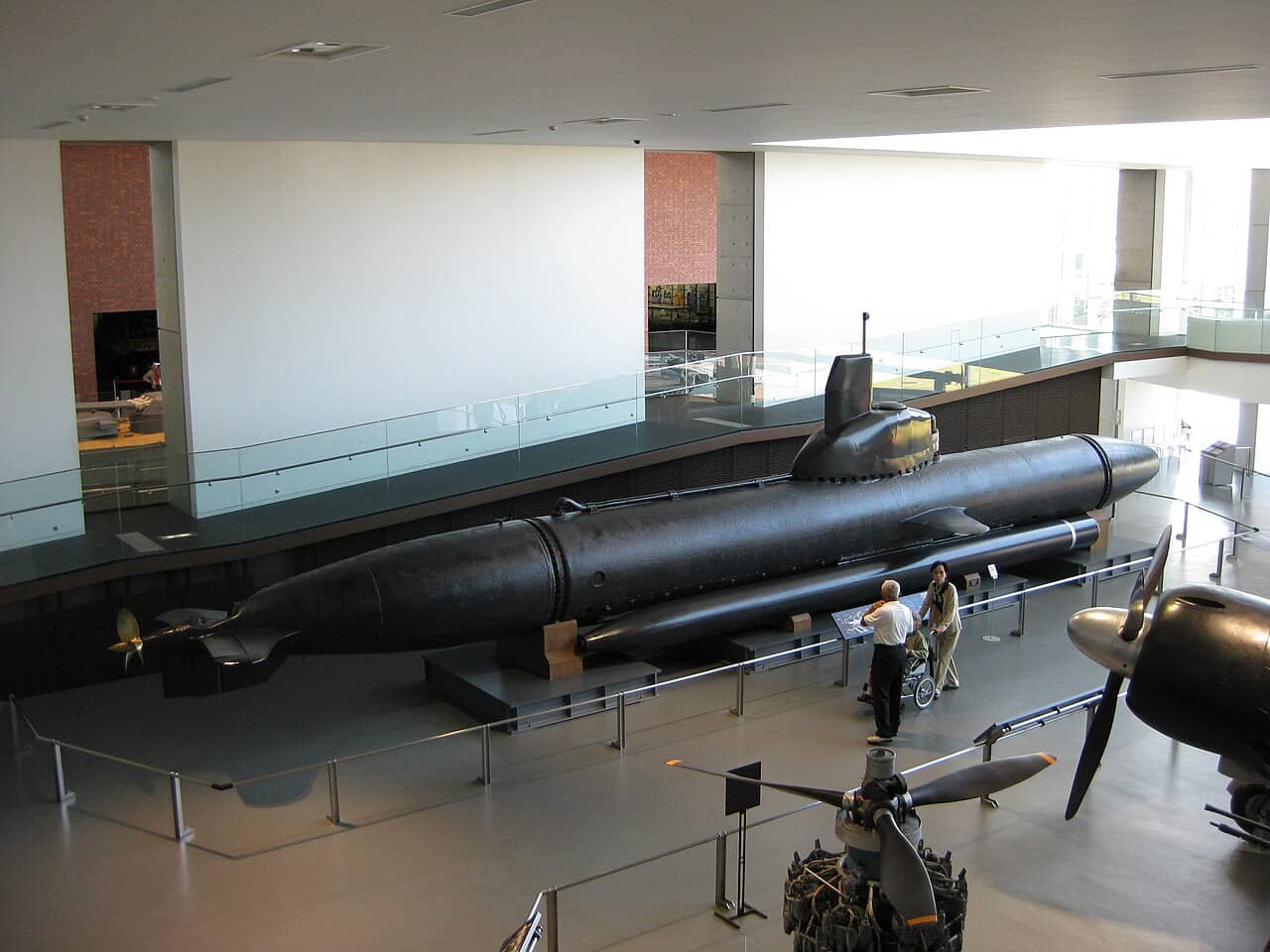

「海龙」级潜艇的艉部视图。

「海龙」级潜艇的艉部视图。

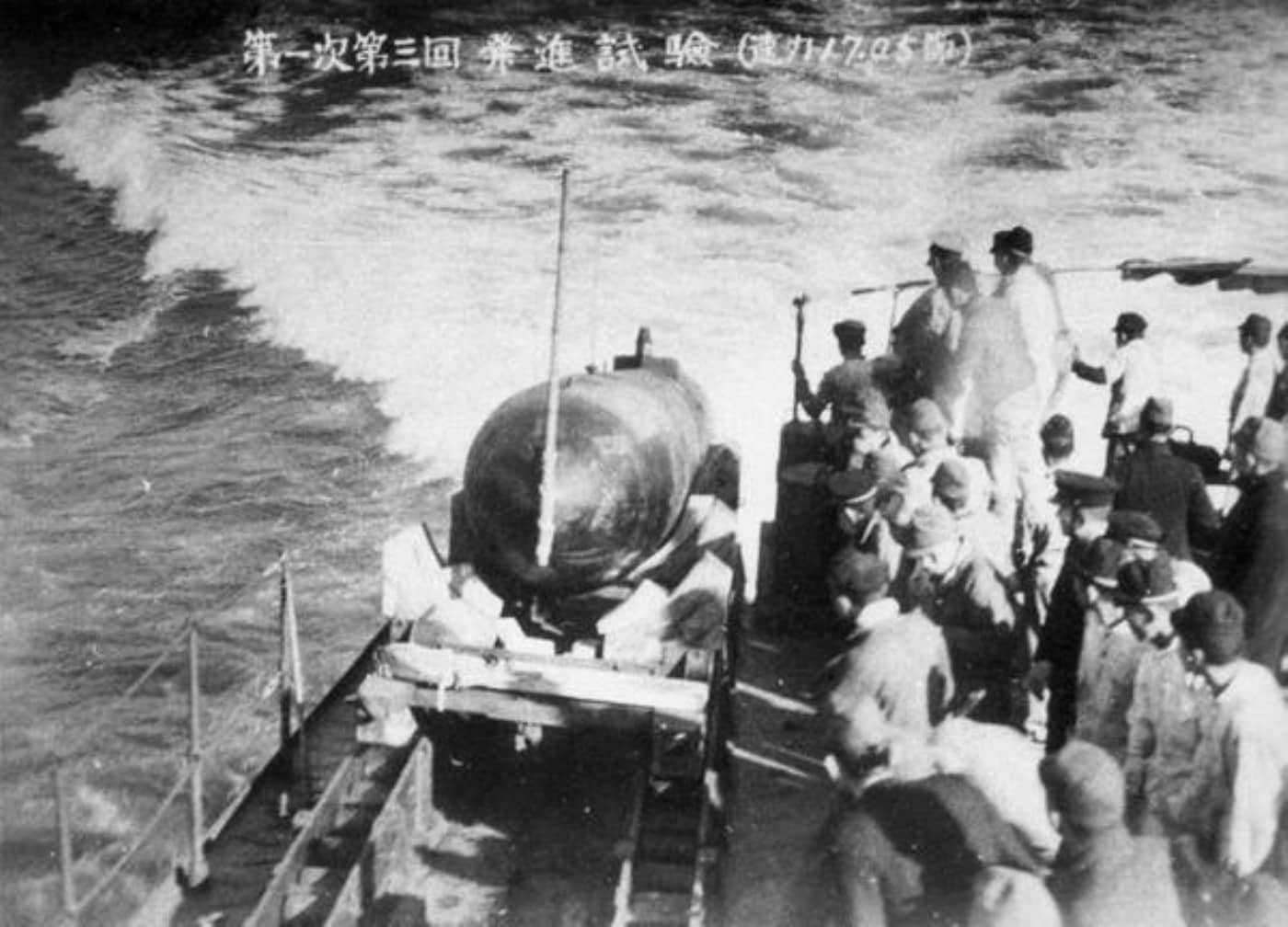

日本海军「北上」号轻巡洋舰发射测试「回天」一型人操鱼雷的画面。可供「回天」鱼雷发射的母舰共改装了21艘,另含伊三十六、伊四十七等母潜。

日本海军「北上」号轻巡洋舰发射测试「回天」一型人操鱼雷的画面。可供「回天」鱼雷发射的母舰共改装了21艘,另含伊三十六、伊四十七等母潜。

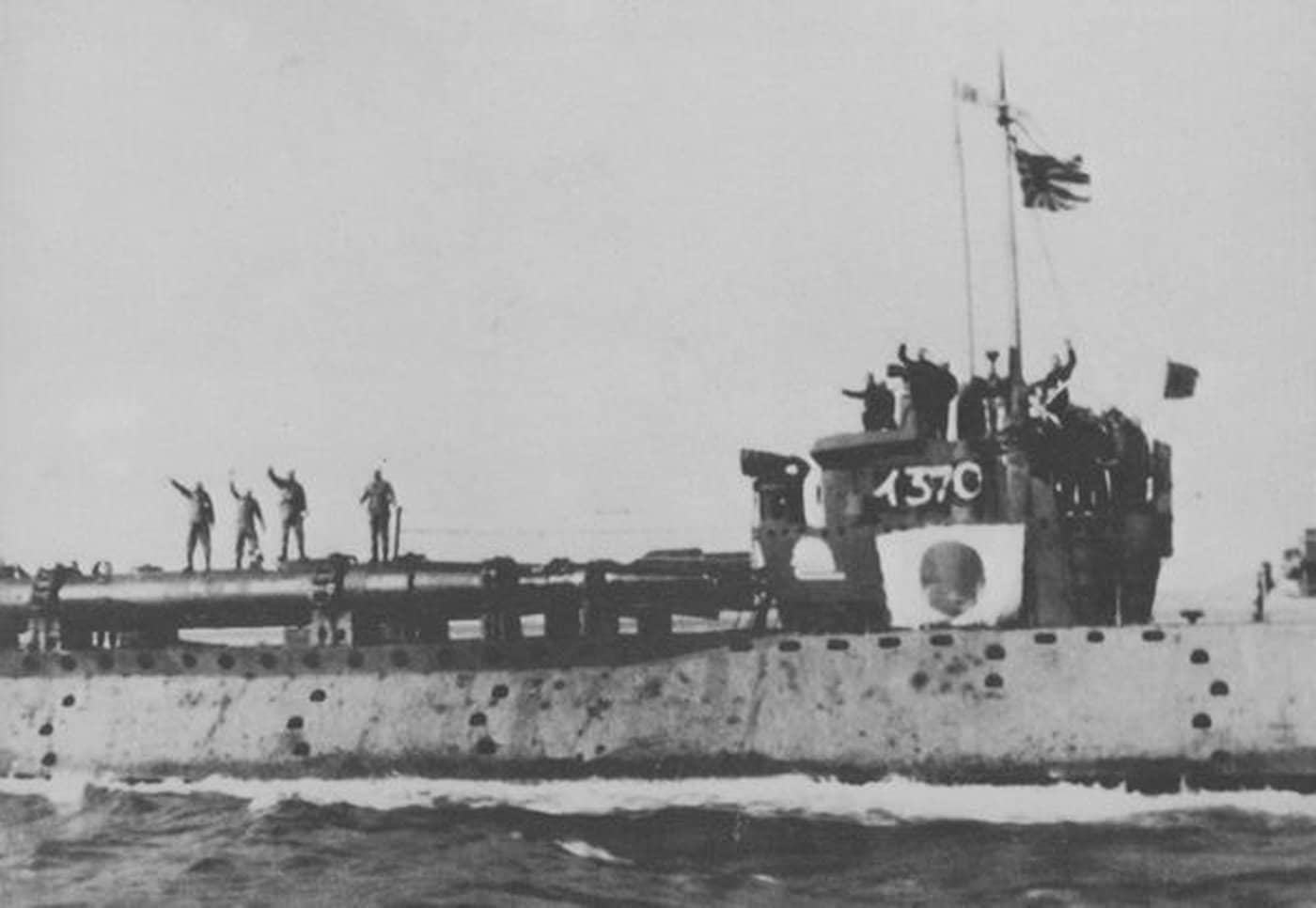

1945年2月21日,携带「回天」人操鱼雷、从大津岛海军基地(「回天」基地之一)出发、隶属「千早」攻击队的伊三百七十号号潜艇母舰。

1945年2月21日,携带「回天」人操鱼雷、从大津岛海军基地(「回天」基地之一)出发、隶属「千早」攻击队的伊三百七十号号潜艇母舰。

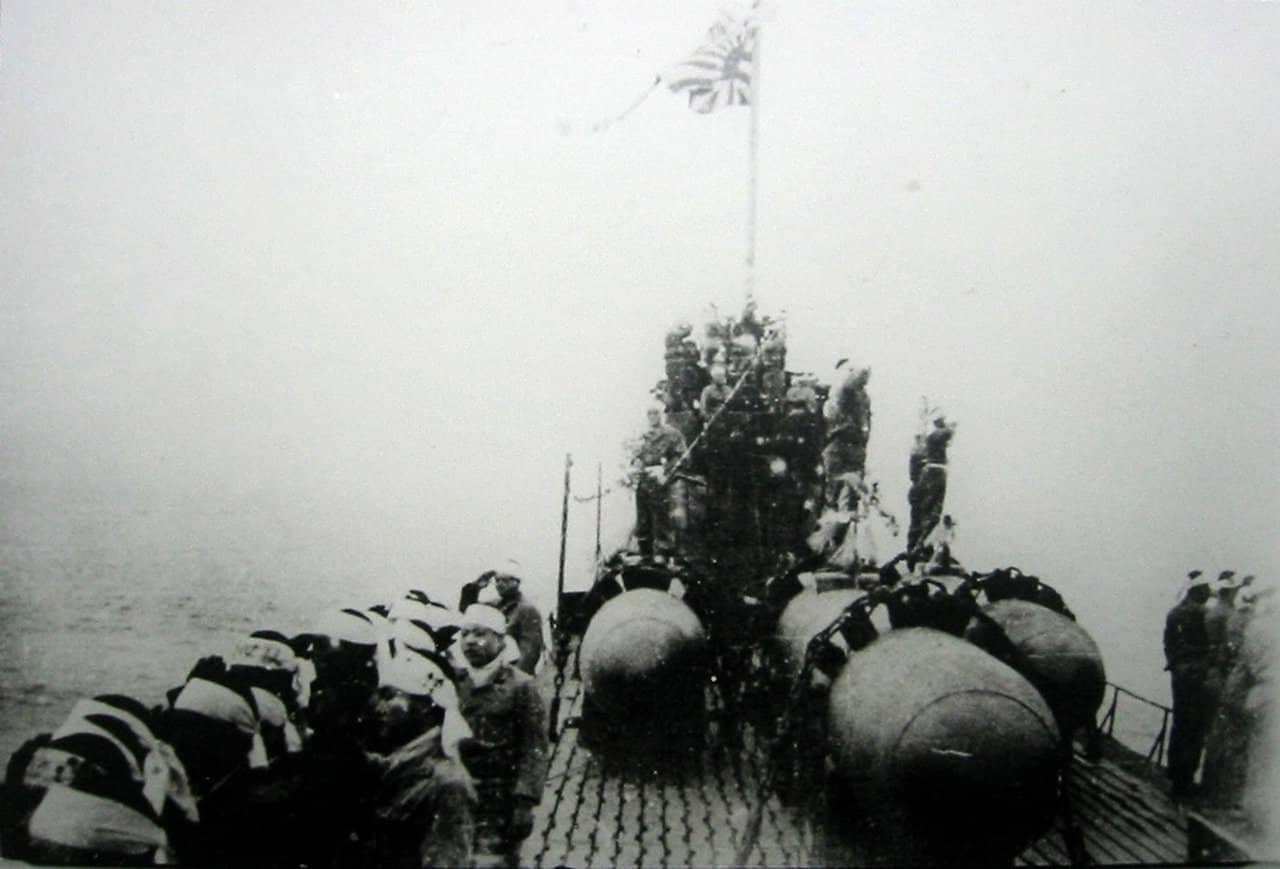

1945年4月20日,海上航行期间,在伊四十七号潜艇母舰甲板上拍摄的「回天」鱼雷及其「天武」攻击队所属驾驶员。在战争后期,此类自杀式行动基本都有去无回。

1945年4月20日,海上航行期间,在伊四十七号潜艇母舰甲板上拍摄的「回天」鱼雷及其「天武」攻击队所属驾驶员。在战争后期,此类自杀式行动基本都有去无回。

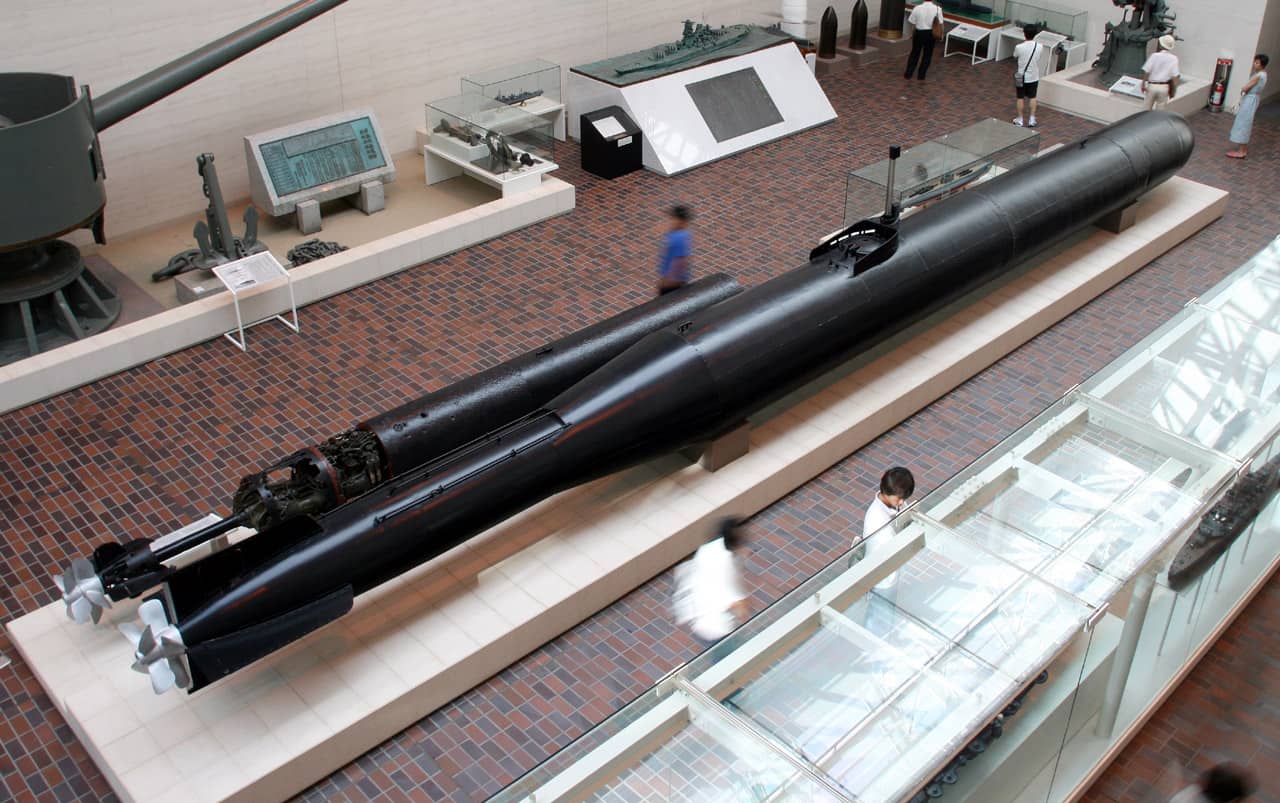

日本东京靖国神社游就馆内摆放的一枚「回天」一型人操鱼雷。

日本东京靖国神社游就馆内摆放的一枚「回天」一型人操鱼雷。

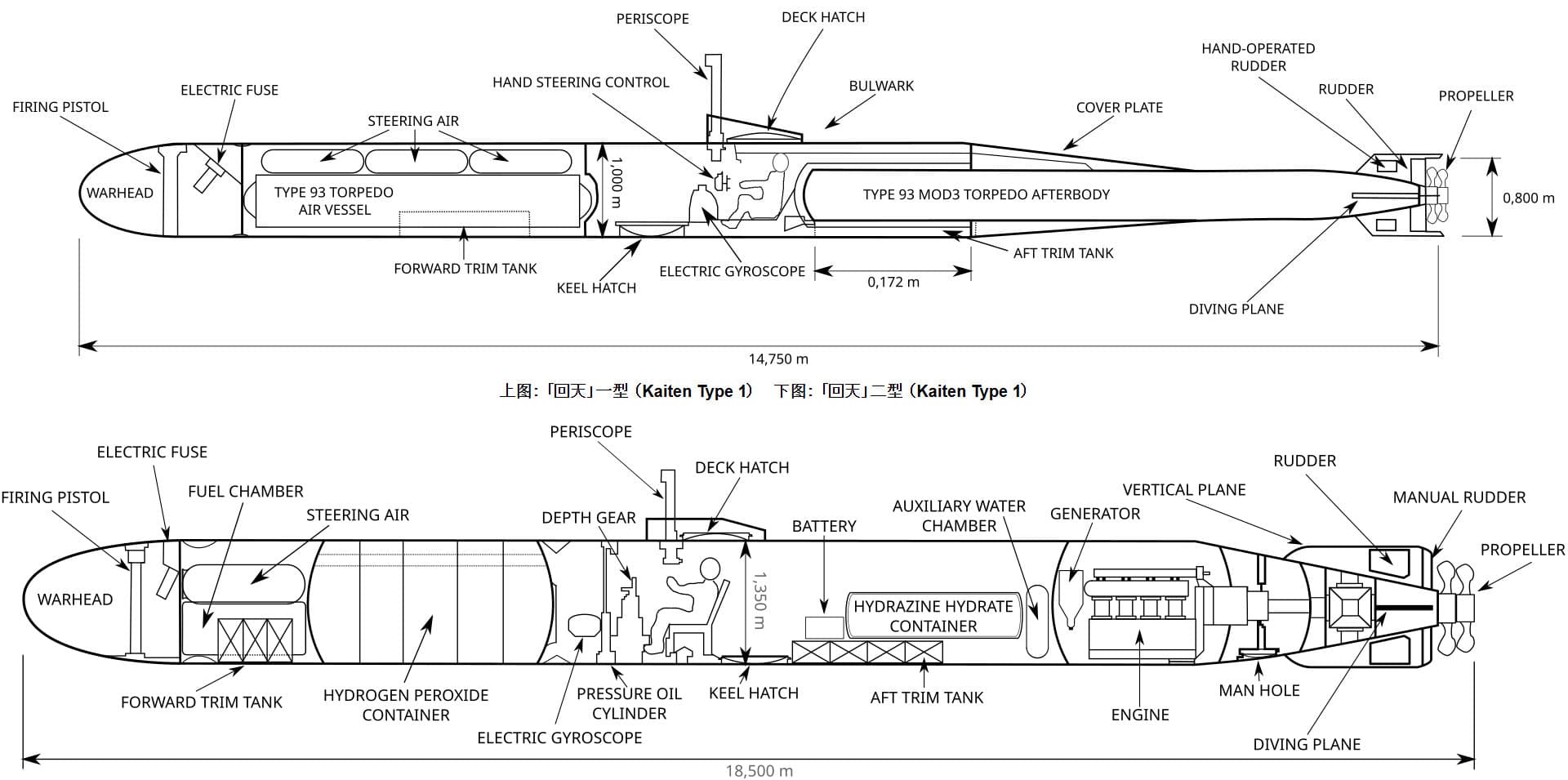

日本「回天」一型和二型载人鱼雷内部结构示意图。

日本「回天」一型和二型载人鱼雷内部结构示意图。

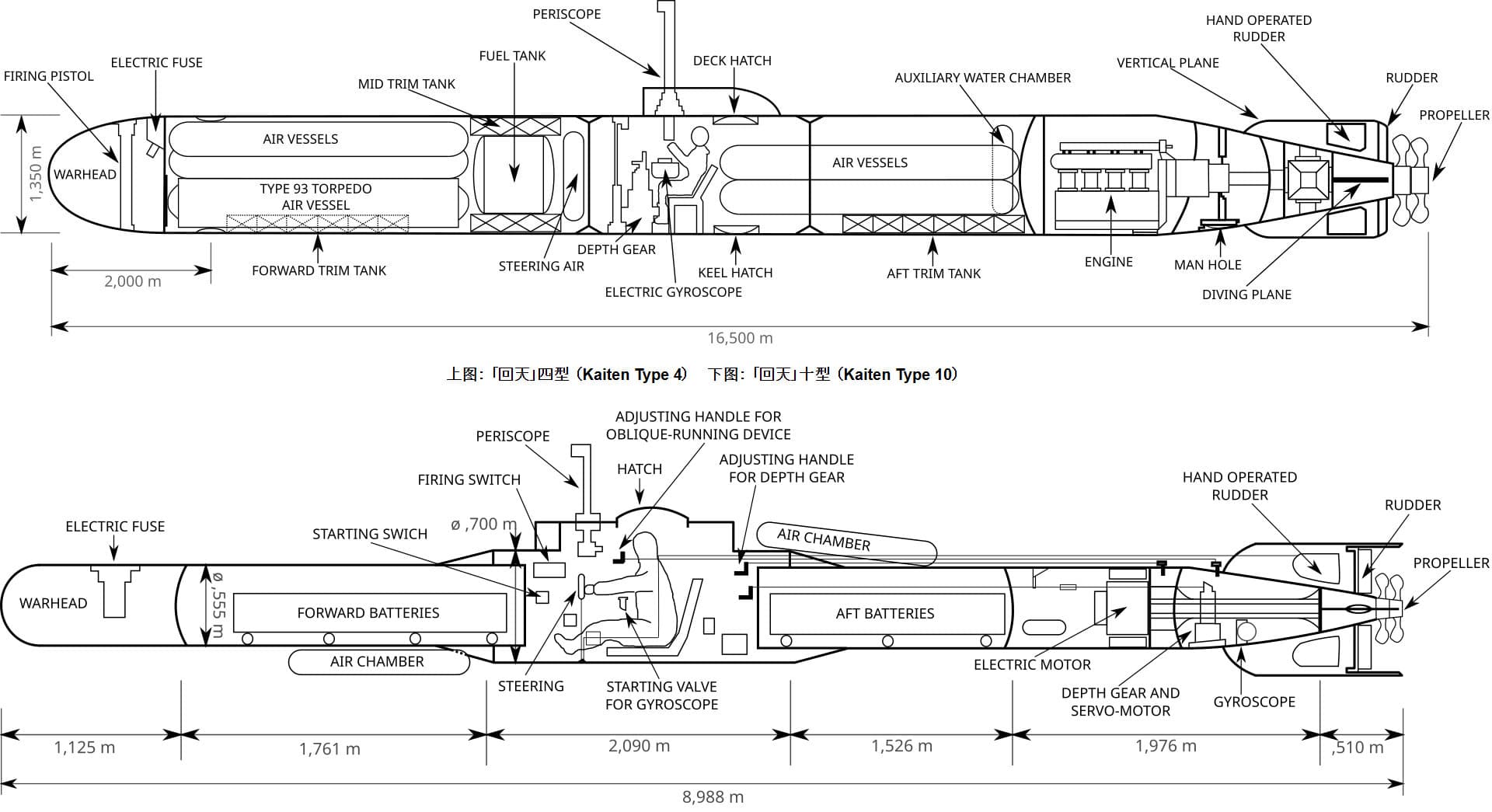

日本「回天」四型和十型载人鱼雷内部结构示意图。

日本「回天」四型和十型载人鱼雷内部结构示意图。
