卡尔弗 PQ-8 / PQ-14「卡德特」全尺寸靶机

综述

1940年,美国陆军航空队为训练高炮射手,提出无线电遥控靶机需求。最初以「A」系列编号(空中靶标),1941年6月改为「PQ」系列,专指可载飞行员的全尺寸靶机,与小型遥控靶机「OQ」系列分工。只有最后的A-8被改称PQ-8,因此PQ-1至PQ-7均为空号。

PQ-8由卡尔弗(Culver)公司的LFA「卡德特」(Cadet)双座轻型机改装。原型于1942年以A-8编号试飞,后改称XPQ-8;1943年投产型换装125马力莱康明O-290发动机并修改尾翼,陆军共接收200架,海军同型称TDC-1,另生产200架。

PQ-14是卡尔弗1942年设计的放大型(公司编号NR-D),由一架PQ-8改装成XPQ-14首飞。该机采用木质应力蒙皮结构、可收放前三点起落架,装150马力富兰克林O-300发动机,速度提高到约300公里/小时。生产包括75架YPQ-14A、1348架PQ-14A、25架YPQ-14B与594架PQ-14B,合计约2043架,是二战美国产量最大的全尺寸靶机;其中约1200架移交海军,称TD2C-1「火鸡」。

两型都保留座舱与操纵系统,转场时由飞行员驾驶,作战时拆除或后座无人,由地面站或伴飞母机(常用比奇C-45)发出无线电指令控制。靶机通常涂成橙红色或银红相间,便于炮手识别,多数在训练中被击落。战后空军于1948年将剩余飞机改称Q-8A、Q-14A与Q-14B,少量Q-14B改装为DQ-14B靶机控制机,最后一架于1950年前后退役;幸存飞机流入民间,因操纵轻快而成为运动飞机。

系列型号

卡尔弗 PQ-8「卡德特」全尺寸靶机

PQ-8由卡尔弗LFA「卡德特」双座轻型机改装,1942年以A-8编号试飞后改称XPQ-8,1943年投产。该机保留座舱与操纵系统,可载飞行员转场,作战时由无线电遥控,换装125马力莱康明O-290发动机并修改尾翼。陆军共接收200架,海军同型为TDC-1。

基本技术数据
产量200架(海军TDC-1另200架)
乘员1人(飞行员,可无人遥控)
翼展约8.2米
机长约5.4米
机高约2.4米
最大速度约225公里/小时
实用升限约5330米
发动机1台莱康明O-290型4缸水平对置气冷发动机,功率125马力
武器装备无

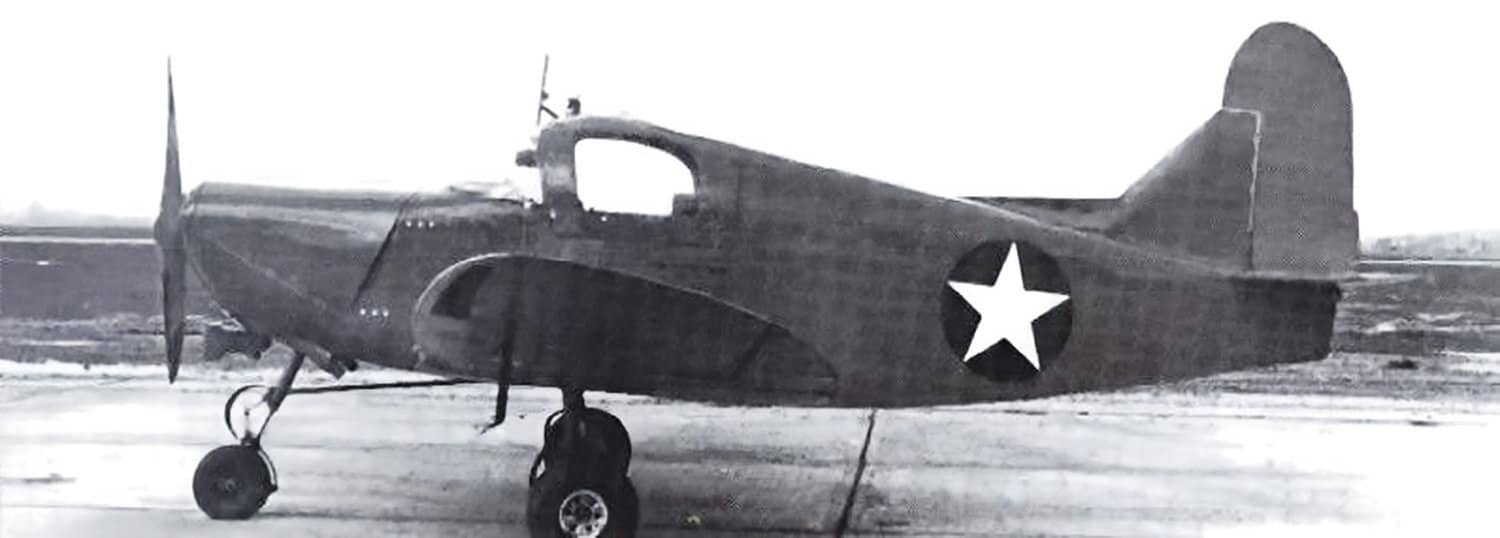

卡尔弗 PQ-8「卡德特」全尺寸靶机

卡尔弗 PQ-14「卡德特」全尺寸靶机

PQ-14由一架PQ-8改装的XPQ-14发展而来,1942年首飞。机体为木质应力蒙皮结构,装可收放前三点起落架与150马力富兰克林O-300发动机,主力量产型PQ-14A共生产1348架,其中约1200架移交海军,改称TD2C-1「火鸡」。随后生产的PQ-14B为加重改进型,先由25架YPQ-14B服役试验机验证,再生产594架,总重略增而结构与发动机不变,是PQ-14系列最后一种量产型。两种量产型连同原型与试验机合计约2043架。

基本技术数据
产量约2043架(PQ-14A 1348架、PQ-14B 594架,另含原型与试验机)
乘员1人(飞行员,可无人遥控)
翼展约9.1米
机长约5.9米
机高约2.5米
总重约830至840千克
最大速度约300公里/小时
实用升限约5200米
最大航程约580公里
发动机1台富兰克林O-300-11型6缸水平对置气冷发动机,功率150马力
武器装备无

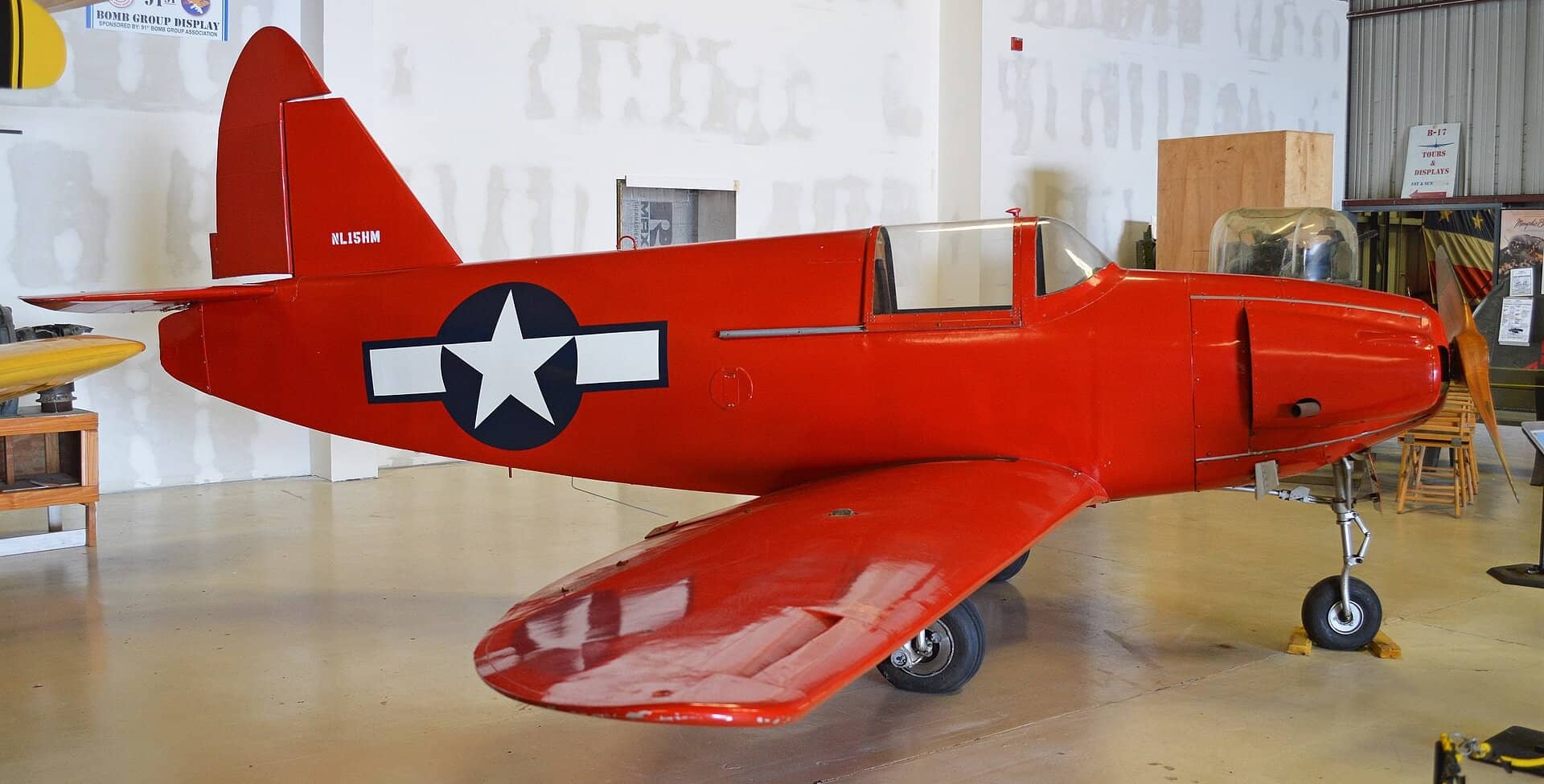

卡尔弗 PQ-14「卡德特」全尺寸靶机

战场上的卡尔弗 PQ-8 / PQ-14「卡德特」全尺寸靶机

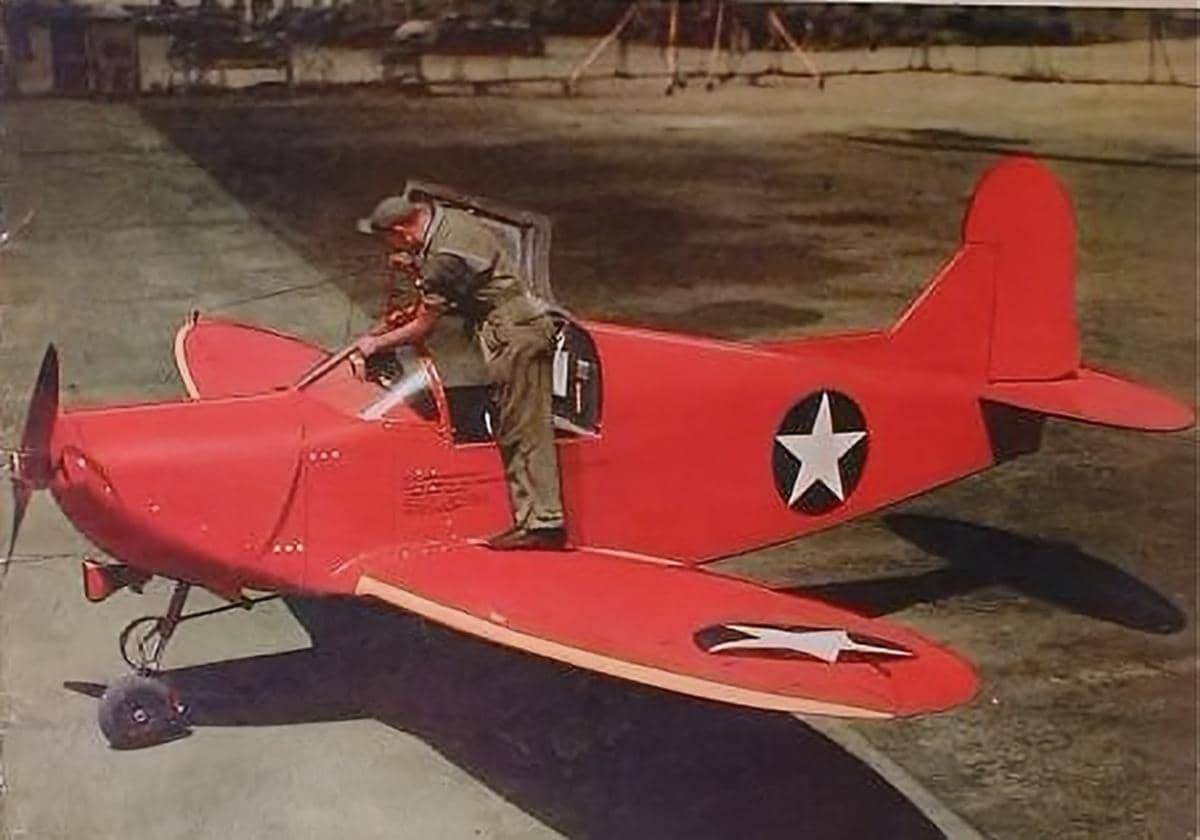

二战期间,PQ-8靶机全都油成红色,以便于识别。

二战期间,PQ-8靶机全都油成红色,以便于识别。

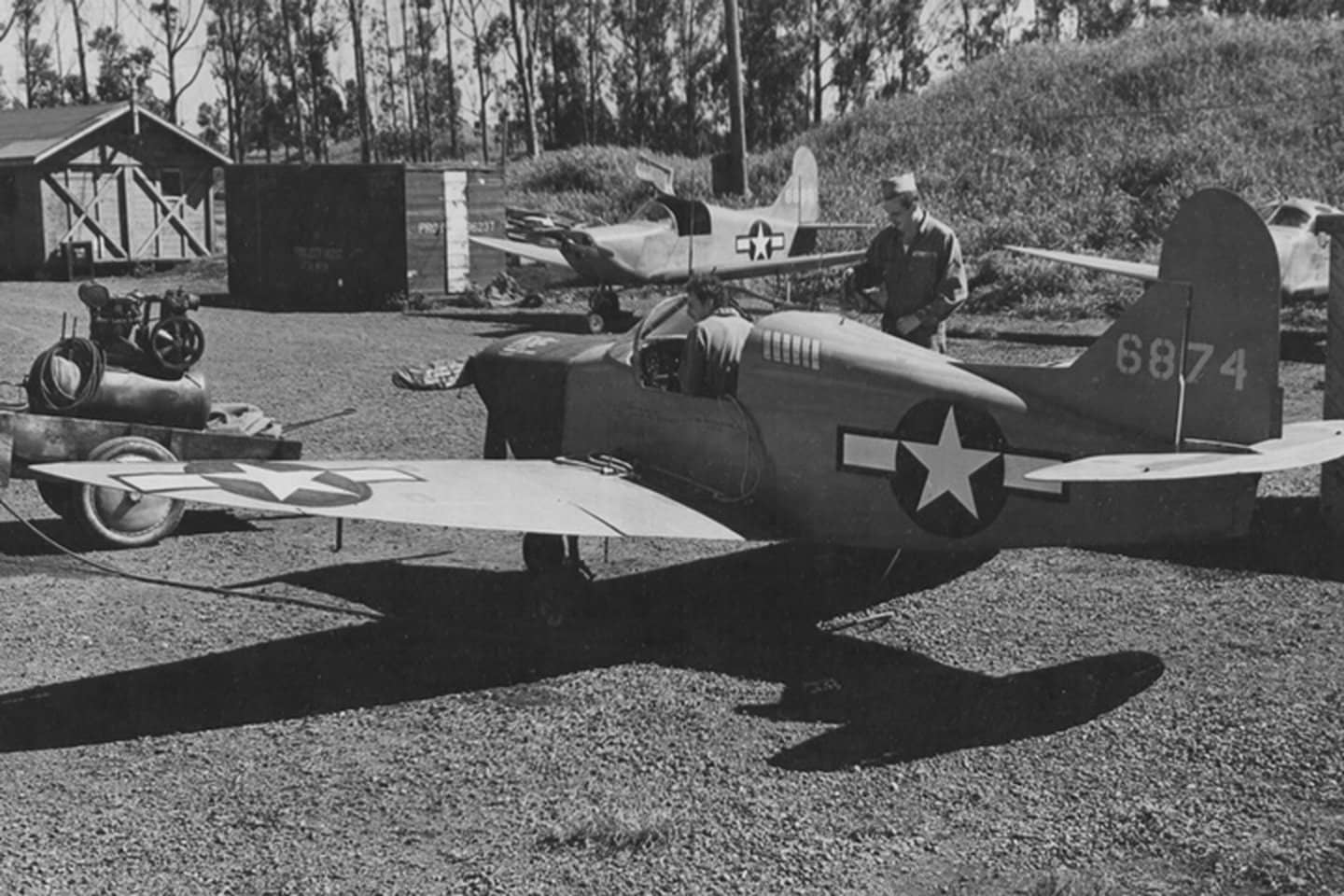

二战期间,在夏威夷瓦胡岛惠勒陆军机场(Wheeler Army Airfield)进行维护的PQ-8型飞机。

二战期间,在夏威夷瓦胡岛惠勒陆军机场(Wheeler Army Airfield)进行维护的PQ-8型飞机。

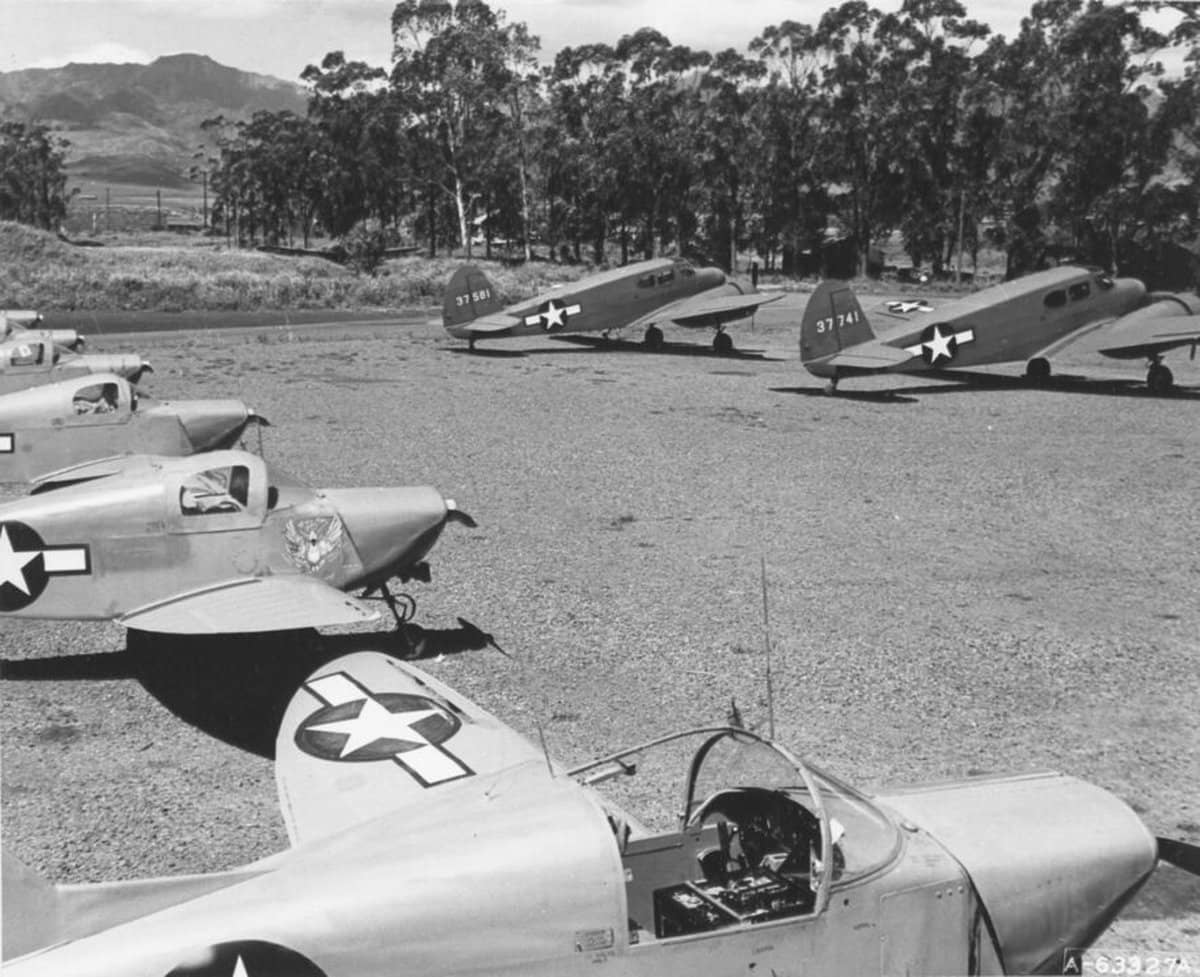

二战期间,某处机场停机坪上的卡尔弗PQ-8靶机(左)以及负责遥控的塞斯纳UC-78型「母机」(右)。注:当PQ-8升空后,「母机」会接管遥控工作。而在其起飞和降落阶段,则需要地面指挥人员进行操控。

二战期间,某处机场停机坪上的卡尔弗PQ-8靶机(左)以及负责遥控的塞斯纳UC-78型「母机」(右)。注:当PQ-8升空后,「母机」会接管遥控工作。而在其起飞和降落阶段,则需要地面指挥人员进行操控。

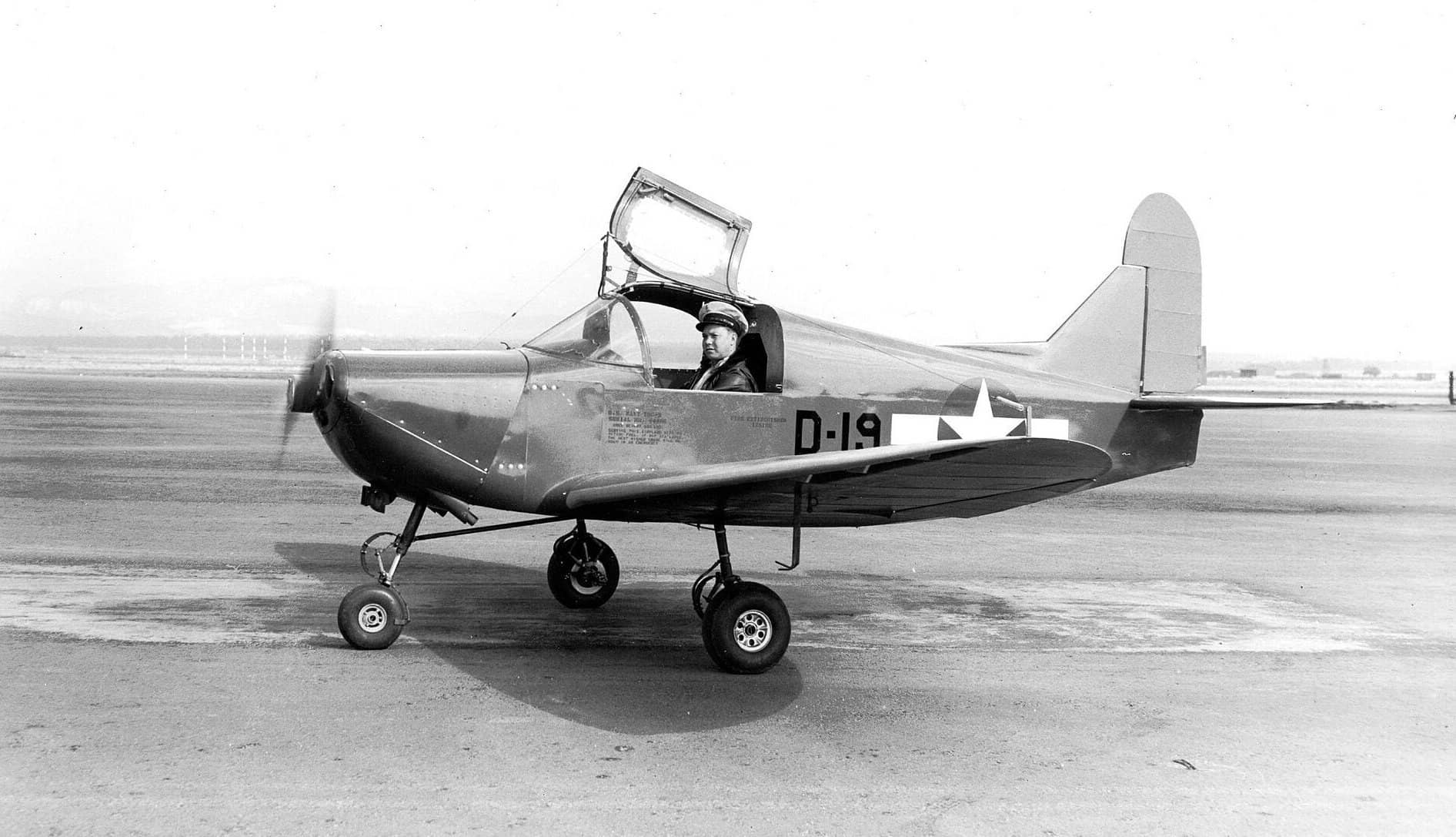

1946至1947年间,停放在加利福尼亚州圣安娜海军航空站的一架TDC-2靶机(机身编号:44480),机头侧面的「D-19」为其牵引或分队编号。TDC-2是PQ-8的海军型,座舱内可见担任试飞或转场的飞行员。

1946至1947年间,停放在加利福尼亚州圣安娜海军航空站的一架TDC-2靶机(机身编号:44480),机头侧面的「D-19」为其牵引或分队编号。TDC-2是PQ-8的海军型,座舱内可见担任试飞或转场的飞行员。

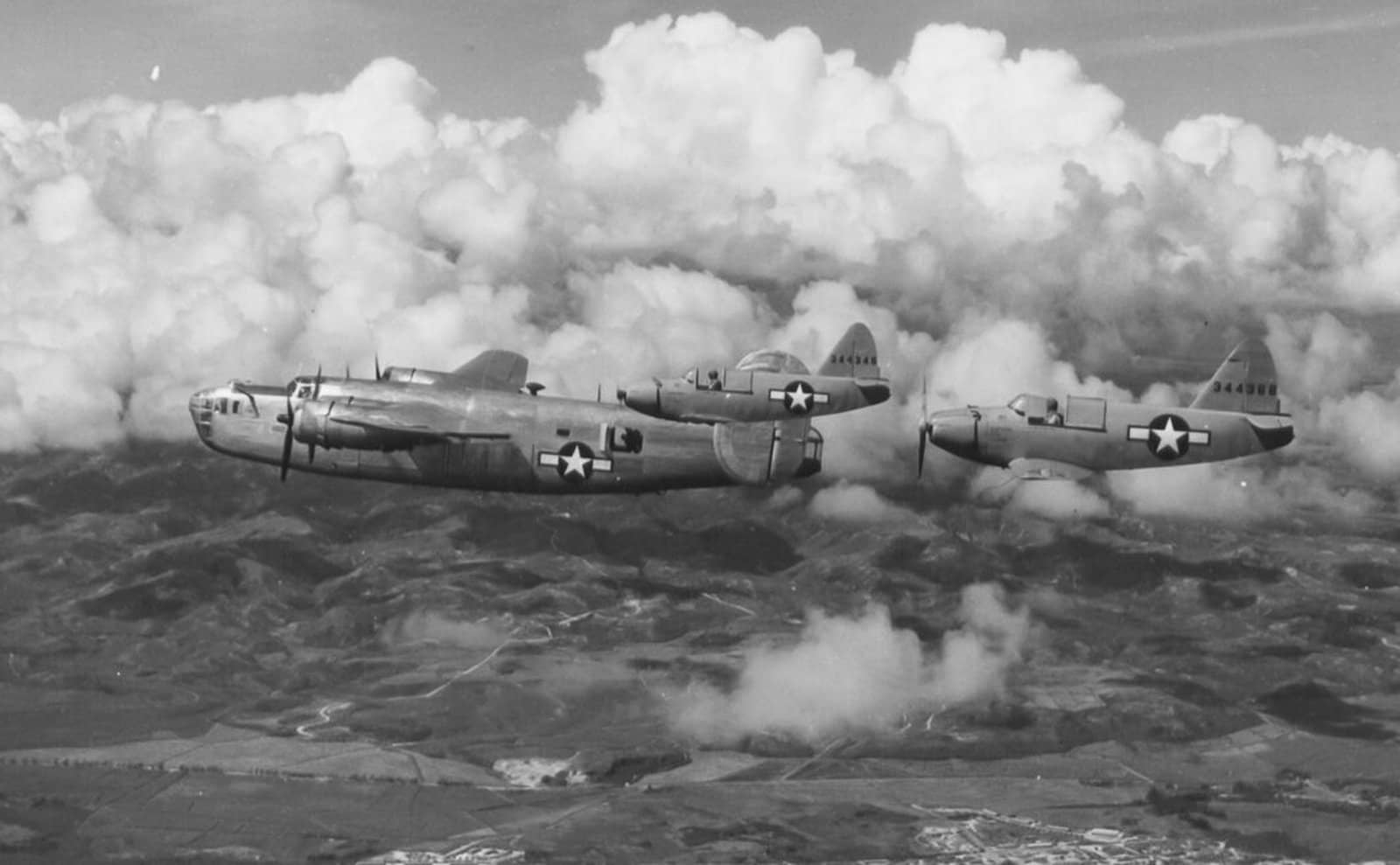

1945年4月29日,两架隶属于第17拖靶中队(驻地为瓦胡岛惠勒机场)的卡尔弗PQ-14靶机,在夏威夷上空伴飞一架B-24「解放者」轰炸机。

1945年4月29日,两架隶属于第17拖靶中队(驻地为瓦胡岛惠勒机场)的卡尔弗PQ-14靶机,在夏威夷上空伴飞一架B-24「解放者」轰炸机。

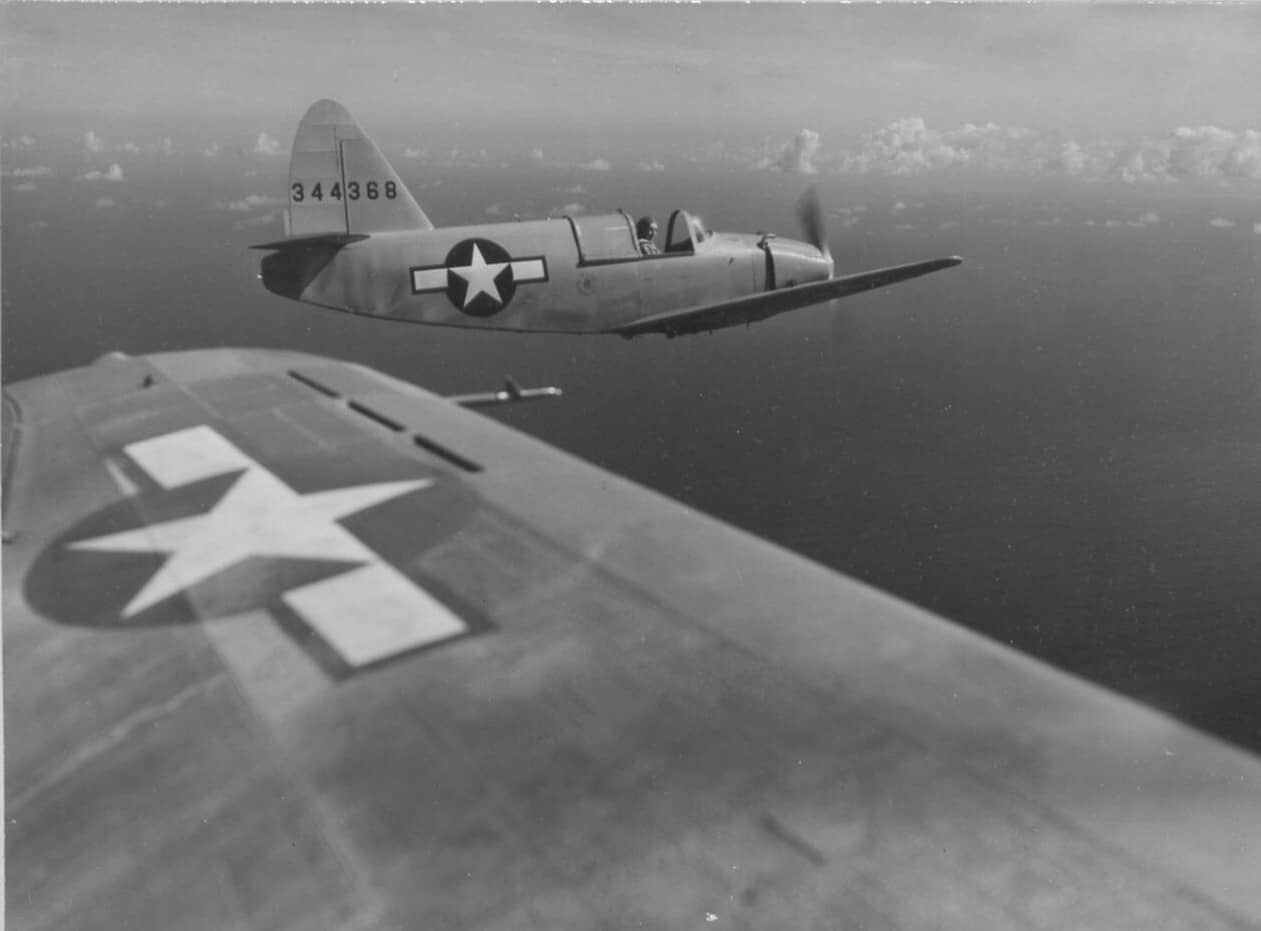

二战后期,夏威夷瓦胡岛上空,美国陆军航空队第17拖靶中队的PQ-14靶机编队飞行,照片摄自该中队担任伴机任务的RA-24「女妖」。

二战后期,夏威夷瓦胡岛上空,美国陆军航空队第17拖靶中队的PQ-14靶机编队飞行,照片摄自该中队担任伴机任务的RA-24「女妖」。

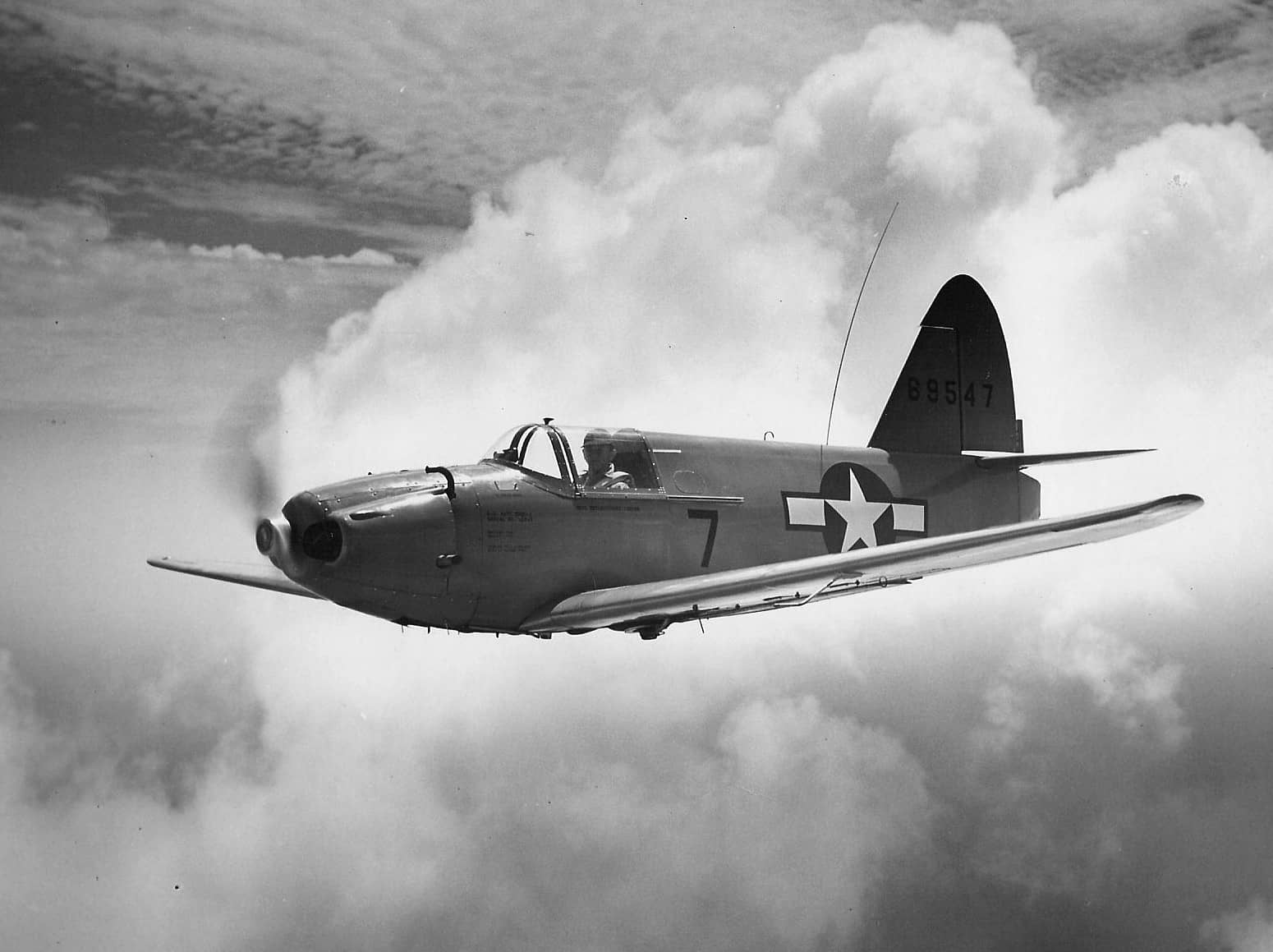

约1945年,美国海军TD2C-1靶机(机身编号:69547)在飞行中,由海军飞行员杰克•V•罗宾逊驾驶。TD2C-1即PQ-14A的海军型,被戏称为「火鸡」。

约1945年,美国海军TD2C-1靶机(机身编号:69547)在飞行中,由海军飞行员杰克•V•罗宾逊驾驶。TD2C-1即PQ-14A的海军型,被戏称为「火鸡」。

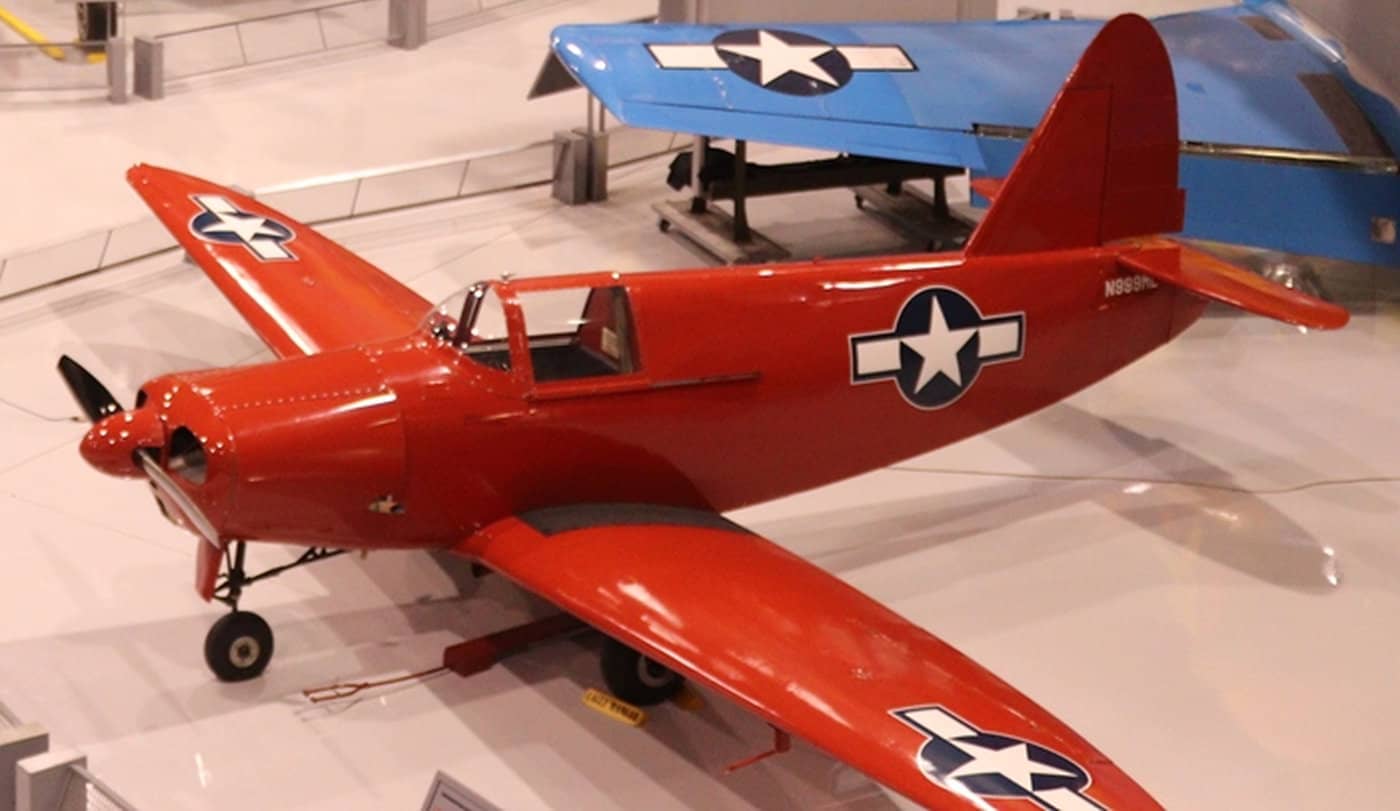

在威斯康星州奥什科什(Oshkosh)的EAA(实验飞机协会)航空博物馆展出的卡尔弗PQ-14靶机,机身涂有醒目的橙红色靶机涂装。战后幸存的PQ-14大多作为剩余物资出售,部分成为民间运动飞机。

在威斯康星州奥什科什(Oshkosh)的EAA(实验飞机协会)航空博物馆展出的卡尔弗PQ-14靶机,机身涂有醒目的橙红色靶机涂装。战后幸存的PQ-14大多作为剩余物资出售,部分成为民间运动飞机。
